Косозубые шестерни играют решающую роль во многих механических системах. Но для чего именно они используются? Эти шестерни необходимы для эффективной передачи мощности при минимизации шума и вибрации. В этой статье мы рассмотрим их уникальный дизайн, применение и почему они предпочтительнее других типов снаряжения. Вы узнаете, как работают косозубые передачи и их преимущества в разных отраслях.

Что такое косозубая передача?

Определение косозубых передач

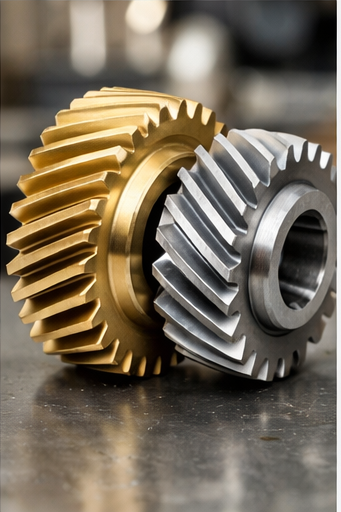

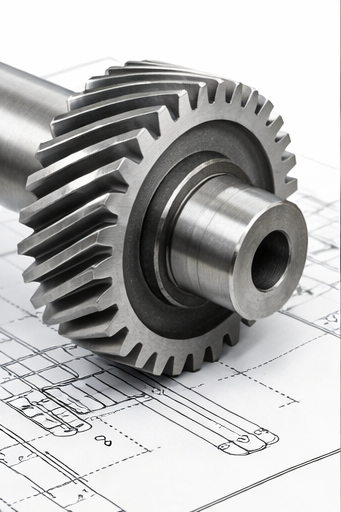

Косозубые шестерни представляют собой цилиндрические шестерни с зубьями, срезанными под углом к ​​оси вращения. Такая конструкция зубьев под углом позволяет шестерням включаться постепенно по мере вращения, обеспечивая более плавную и тихую работу по сравнению с другими типами шестерен, например прямозубыми. Зубья косозубого колеса расположены по спирали, что помогает распределять нагрузку на несколько зубьев одновременно. Такое распределение силы делает их более эффективными при передаче мощности, а также снижает риск износа и повреждения отдельных зубов.

В отличие от прямозубых шестерен , у которых зубья параллельны оси вращения, винтовая конструкция позволяет добиться большего коэффициента контакта. Это означает, что одновременно включается больше зубьев, что приводит к более высокой грузоподъемности, уменьшению износа и более плавной работе. Поскольку зубцы постепенно сцепляются, они передают мощность более равномерно, что сводит к минимуму ударные нагрузки и снижает вибрацию. Такое постепенное зацепление является основным преимуществом по сравнению с прямозубыми шестернями, которые испытывают резкий контакт, что приводит к более высокому шуму и вибрации.

Благодаря этим преимуществам косозубые передачи особенно подходят для высокоскоростных и тяжелых условий эксплуатации. В средах, где высокий крутящий момент и плавная работа имеют решающее значение, например, в автомобильных коробках передач, промышленном оборудовании и робототехнике, винтовые передачи превосходны. Они также хорошо работают в условиях, где снижение шума является приоритетом, благодаря бесшумной работе.

Косозубые шестерни очень универсальны, поскольку их можно использовать для передачи мощности как между параллельными, так и непараллельными валами. Такая гибкость делает их идеальными для широкого спектра отраслей промышленности, от аэрокосмической до обрабатывающей промышленности. Их способность эффективно передавать мощность, сохраняя при этом долговечность и плавность работы, делает их предпочтительным выбором для требовательных приложений, требующих надежности и эффективности. Более того, усовершенствованная конструкция и способность распределять усилия между несколькими зубьями способствуют общему сроку службы и производительности зубчатой ​​системы.

Как работают косозубые шестерни?

Косозубые шестерни работают за счет передачи вращательного движения между двумя валами. Зубья косозубой шестерни расположены под углом к ​​оси вращения, поэтому при повороте они постепенно входят в зацепление. Такое постепенное зацепление помогает снизить шум и вибрацию, в отличие от прямозубых зубчатых колес, где зубья вступают в контакт внезапно, что часто приводит к усилению шума и ударов.

Наклонные зубья косозубых шестерен также позволяют им выдерживать большую нагрузку, чем прямозубые. Поскольку усилие распределяется по большему количеству зубьев, косозубые шестерни меньше изнашиваются, что увеличивает срок их службы. Однако одной из проблем косозубых шестерен является осевое усилие, которое они создают из-за наклонных зубьев. Этой тягой необходимо управлять с помощью подшипников, чтобы обеспечить плавную работу и предотвратить чрезмерный износ.

Типы косозубых передач

Косозубые шестерни бывают двух основных типов: одинарные и двойные косозубые шестерни.

● Одиночные косозубые шестерни: Эти шестерни имеют зубья, нарезанные в одном направлении по окружности шестерни. Несмотря на простоту изготовления, они создают осевое усилие во время работы, что требует использования специальных подшипников для поглощения силы и поддержания плавности работы.

● Двойные косозубые шестерни (шестерни «елочка»). Эти шестерни имеют два набора зубьев, которые нарезаны в противоположных направлениях. Противоположные зубья компенсируют осевое усилие, что делает двойные косозубые шестерни идеальными для применений с высоким крутящим моментом, где осевое усилие необходимо свести к минимуму. Эти передачи обеспечивают большую нагрузочную способность и более плавную работу, хотя они более сложны и дороги в производстве.

Косозубые передачи отличаются от других типов передач, таких как прямозубые, конические и червячные передачи. Прямозубые шестерни имеют прямые зубья, которые непосредственно зацепляются, а конические шестерни предназначены для передачи мощности между валами, пересекающимися под углом 90 градусов. Червячные передачи обеспечивают значительные передаточные числа, но их эффективность обычно ниже, чем косозубых, из-за трения, создаваемого скользящими зубьями.

Основные области применения косозубых передач

Автомобильные приложения

Одним из наиболее распространенных применений косозубых передач являются автомобильные трансмиссии. В автомобильных коробках передач предпочтение отдается косозубым шестерням, поскольку они обеспечивают плавную и эффективную передачу мощности с меньшим шумом и вибрацией. Постепенное зацепление зубьев приводит к более тихой работе по сравнению с прямозубыми шестернями, что обеспечивает более комфортное вождение.

Косозубые шестерни также используются в дифференциалах и карданных валах, где их способность выдерживать высокие скорости вращения и большие нагрузки имеет решающее значение. Их плавная работа помогает снизить износ компонентов, продлевая срок службы трансмиссии автомобиля.

Промышленное оборудование

Косозубые шестерни широко используются в промышленном оборудовании из-за их способности работать с высоким крутящим моментом. Они обычно встречаются в тяжелом оборудовании, таком как лифты, компрессоры, конвейеры и насосы. В этих условиях передачи должны работать плавно и тихо, особенно в условиях, когда шум и вибрация являются проблемой.

Например, в лифтах косозубые передачи помогают обеспечить плавное и эффективное движение кабины. Аналогичным образом, в компрессорах косозубые шестерни используются для управления давлением и воздушным потоком, что обеспечивает надежную работу в таких отраслях, как нефть и газ, обрабатывающая промышленность и производство электроэнергии.

Погрузочно-разгрузочные работы и робототехника

Косозубые передачи играют важную роль в системах транспортировки материалов и робототехнике, где точность и надежность имеют первостепенное значение. В роботизированных манипуляторах и станках с ЧПУ косозубые шестерни обеспечивают необходимый контроль крутящего момента и скорости для точных движений. Способность косозубых передач плавно и бесшумно передавать мощность делает их идеальными для использования в современных системах, где производительность и точность имеют решающее значение.

В автоматизированных системах погрузочно-разгрузочных работ косозубые передачи обеспечивают равномерное движение товаров по производственным линиям. Они также используются в конвейерных лентах, транспортирующих тяжелые грузы, обеспечивая необходимый крутящий момент для эффективного перемещения товаров без чрезмерного износа оборудования.

Почему стоит выбрать косозубые шестерни?

Преимущества перед цилиндрическими шестернями

Косозубые шестерни имеют ряд преимуществ перед прямозубыми. Основным преимуществом является их способность обеспечивать более плавную и тихую работу. Прямозубые шестерни, зубья которых расположены параллельно оси вращения, имеют тенденцию создавать больший шум и вибрацию, поскольку зубья резко входят в зацепление. Напротив, наклонные зубья косозубых шестерен зацепляются постепенно, что помогает снизить ударные силы и возникающий в результате шум.

Косозубые шестерни также имеют более высокую грузоподъемность по сравнению с прямозубыми. Поскольку нагрузка распределяется на большее количество зубьев, косозубые шестерни меньше изнашиваются, что увеличивает их долговечность и долговечность. Это делает их лучшим выбором для применений с высоким крутящим моментом.

Высокая грузоподъемность и долговечность

Одним из ключевых преимуществ косозубых передач является их высокая нагрузочная способность. Наклонные зубья косозубых шестерен позволяют увеличить площадь контакта между шестернями, что позволяет более равномерно распределять нагрузку. Это снижает нагрузку на отдельные зубья, предотвращая чрезмерный износ и увеличивая общий срок службы шестерни.

Косозубые передачи особенно хорошо подходят для применений, где задействованы большие нагрузки и высокий крутящий момент. Их способность соответствовать этим требованиям делает их идеальными для таких отраслей, как автомобилестроение, горнодобывающая промышленность и производство, где надежные и долговечные компоненты необходимы для бесперебойной работы.

Идеально подходит для высокоскоростных приложений

Косозубые шестерни также идеально подходят для высокоскоростных применений. Их плавная работа, пониженное трение и способность выдерживать высокие скорости делают их предпочтительным выбором в автомобильных трансмиссиях, промышленном оборудовании и робототехнике. Постепенное зацепление зубьев снижает риск перегрева, который может возникнуть в других типах передач, например, в червячных передачах.

Процесс производства косозубых передач

Методы литья и ковки

Косозубые шестерни обычно изготавливаются с использованием методов литья и ковки. Литье включает заливку расплавленного материала в форму для формирования заготовки зубчатого колеса, которой затем подвергают механической обработке до желаемой формы. Этот метод подходит для производства крупных шестерен, используемых в тяжелых условиях эксплуатации, например, на электростанциях и сталелитейных заводах.

С другой стороны, ковка предполагает придание формы металлу с применением силы. Металл нагревают, а затем прессуют или заковывают в нужную форму. Ковка часто используется для производства шестерен, требующих высокой прочности и долговечности, например, в автомобильных трансмиссиях и морских коробках передач.

Передовые методы зуборезания

Для создания сложных профилей зубьев косозубых шестерен используются методы прецизионной резки, такие как червячная обработка, формование и протяжка. Эти методы обеспечивают нарезку зубьев с высокой точностью, что важно для бесперебойной работы. Зубофрезерная обработка обычно используется для нарезания внешних шестерен, а формовка и протяжка лучше подходят для создания шестерен с внутренними зубьями.

Зубофрезерная обработка — это высокоэффективный метод, используемый для производства средних и больших объемов. Заготовка шестерни вращается, в то время как режущий инструмент (червяная фреза) движется вдоль зубьев, придавая форму шестерне. Формование используется для изготовления более сложных конструкций зубчатых колес, а протяжка часто используется для небольших зубчатых колес, требующих высокой точности.

Постпроизводственные процессы

После того как шестерни нарезаны, они часто подвергаются постпроизводственным процессам для улучшения качества поверхности и повышения эксплуатационных характеристик. Такие методы, как шлифовка, притирка и хонингование, помогают уменьшить шероховатость поверхности, улучшить геометрию зубьев и повысить общую эффективность передачи.

Для высокопроизводительных применений шестерни также могут подвергаться термической обработке для повышения их твердости и износостойкости. Это особенно важно для передач, используемых в условиях высоких скоростей или высоких нагрузок, где долговечность и эффективность имеют решающее значение.

Факторы, которые следует учитывать при выборе косозубой передачи

Материалы и прочность зубчатых передач

Выбор правильного материала для косозубых шестерен имеет важное значение для обеспечения их прочности и долговечности. Легированная сталь обычно используется для применений с высокими нагрузками из-за ее прочности, ударной вязкости и износостойкости. В зависимости от конкретных требований применения также могут использоваться другие материалы, такие как чугун и нержавеющая сталь.

Выбор материала влияет на способность шестерни выдерживать высокий крутящий момент, экстремальные температуры и суровые условия окружающей среды. Например, для зубчатых передач, используемых в автомобильной или аэрокосмической промышленности, необходимы материалы, способные выдерживать высокие нагрузки, сохраняя при этом рабочие характеристики.

Угол спирали и производительность шестерни

Угол наклона винтовой шестерни влияет на ее характеристики несколькими способами. Больший угол спирали может увеличить скорость и плавность хода шестерни, но также создает большее осевое усилие, что требует надлежащей поддержки подшипников. И наоборот, меньший угол спирали уменьшает осевое усилие, но также может ограничивать скорость и эффективность передачи.

При выборе косозубой передачи важно учитывать условия эксплуатации, такие как скорость, нагрузка и требования к шуму, чтобы определить оптимальный угол винтовой линии.

Эффективность и смазка

Смазка играет решающую роль в поддержании эффективности косозубых передач. Правильная смазка снижает трение, что сводит к минимуму выделение тепла и предотвращает чрезмерный износ зубьев. Высококачественные смазочные материалы также помогают продлить срок службы шестерни и обеспечить плавную работу, особенно при высоких скоростях или высоких нагрузках.

Выбор подходящей смазки зависит от таких факторов, как рабочая температура, наличие загрязнений и тип материала зубчатой ​​передачи. Регулярное техническое обслуживание и смазка гарантируют, что шестерни работают эффективно и прослужат дольше.

Заключение

Косозубые шестерни необходимы во многих отраслях промышленности из-за их плавной работы и высокой грузоподъемности. Они идеально подходят для высокоскоростных применений с высоким крутящим моментом. Эти шестерни помогают снизить шум и износ, что делает их идеальными для автомобильной и промышленной техники. Такие компании, как I.CH Motion, предлагают усовершенствованные косозубые передачи, разработанные для обеспечения долговечности и эффективности, гарантируя оптимальную производительность в различных системах.

Часто задаваемые вопросы

Вопрос: Для чего используется косозубая передача?

Ответ: Для передачи мощности между валами используется косозубая передача, обеспечивающая плавную и эффективную работу различных механических систем. Они идеально подходят для высокоскоростных применений благодаря своей способности выдерживать высокие нагрузки и снижать уровень шума.

Вопрос: Как работают косозубые шестерни?

Ответ: Косозубые шестерни работают за счет зацепления угловых зубьев, которые входят в зацепление постепенно, обеспечивая более плавную и тихую работу по сравнению с прямозубыми шестернями. Такая конструкция распределяет нагрузку на несколько зубов, повышая эффективность и долговечность.

Вопрос: Почему в автомобильной промышленности предпочтение отдается косозубым передачам?

Ответ: В автомобильных трансмиссиях предпочтение отдается косозубым шестерням из-за их бесшумной работы, высокой грузоподъемности и способности выдерживать высокоскоростные вращения, что обеспечивает плавность работы и увеличенный срок службы шестерен.

Вопрос: Каковы преимущества косозубых передач перед прямозубыми?

Ответ: Косозубые шестерни имеют ряд преимуществ по сравнению с прямозубыми, включая более тихую работу, более высокую грузоподъемность и более плавное зацепление. Наклонные зубья уменьшают износ и повышают эффективность, особенно при работе на высоких скоростях.

Вопрос: Как угол наклона винтовой линии влияет на производительность косозубой передачи?

A: Угол спирали влияет на передачу крутящего момента, скорость и осевые силы. Больший угол обеспечивает более плавное движение и более высокую скорость, но увеличивает осевое усилие, что требует надлежащей поддержки подшипников для поддержания эффективности.

Вопрос: Косозубые шестерни дороже прямозубых?

Ответ: Косозубые шестерни обычно дороже прямозубых из-за их сложной конструкции и производственного процесса. Однако они обеспечивают более высокую производительность, особенно в высокоскоростных приложениях с высоким крутящим моментом.
