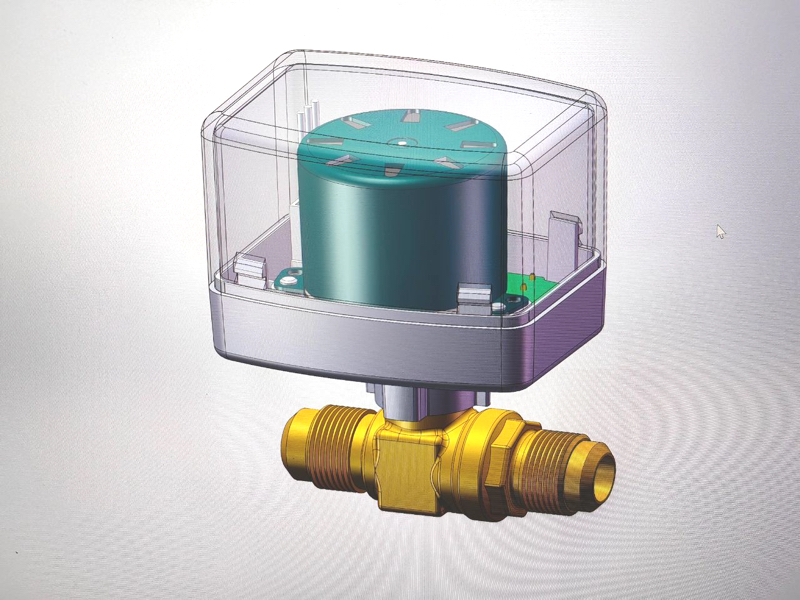

Привод водяного клапана: водонепроницаемый, макс. IP67

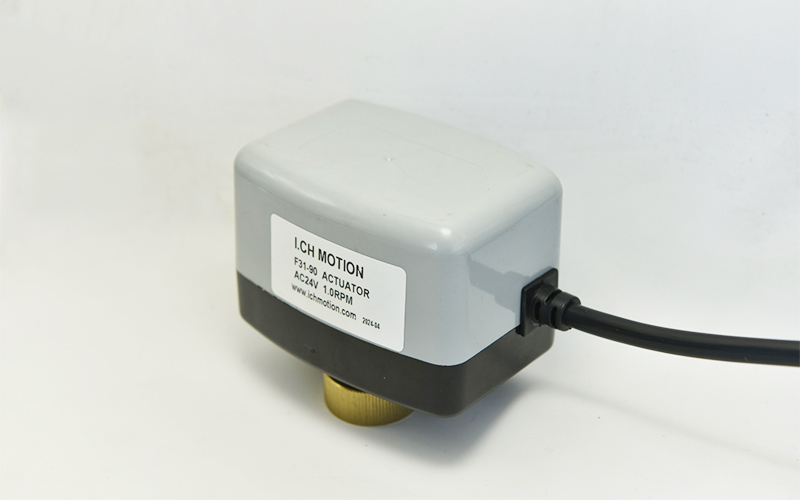

Сверхкомпактный размер в сочетании с мощным двигателем, индикатором положения и ручным управлением.

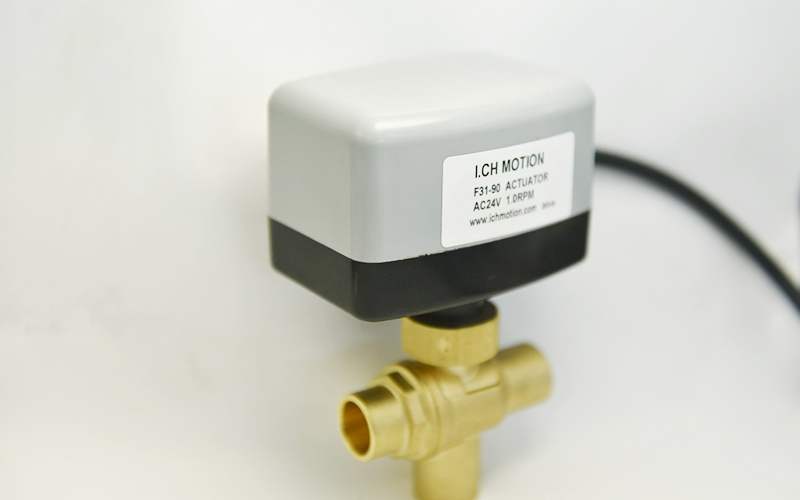

Монтаж ISO5211 позволяет осуществлять прямое подключение к различным типам клапанов.
ИСО5211

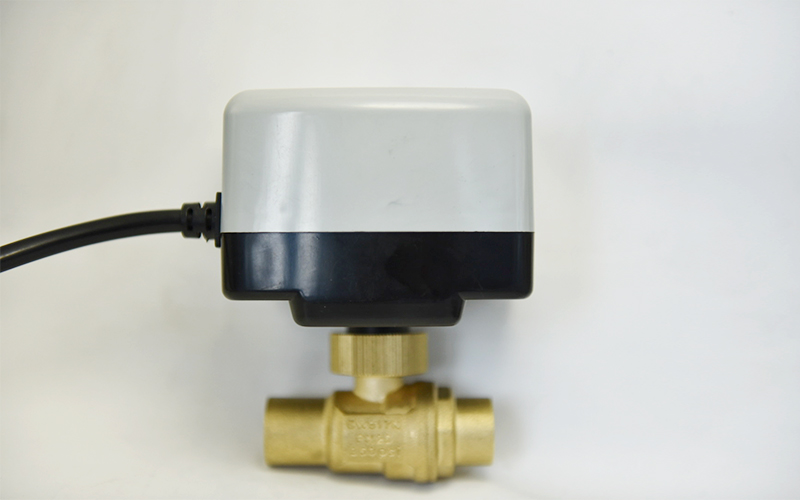

Антиконденсационный нагреватель для увеличения срока службы

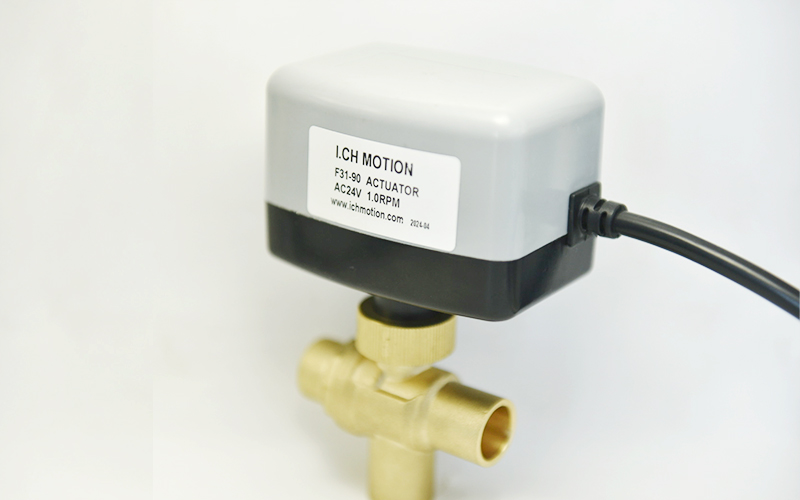

Различное напряжение, разная скорость, интеллектуальное управление, WIFI, скорость IP, управление таймером и т. д.

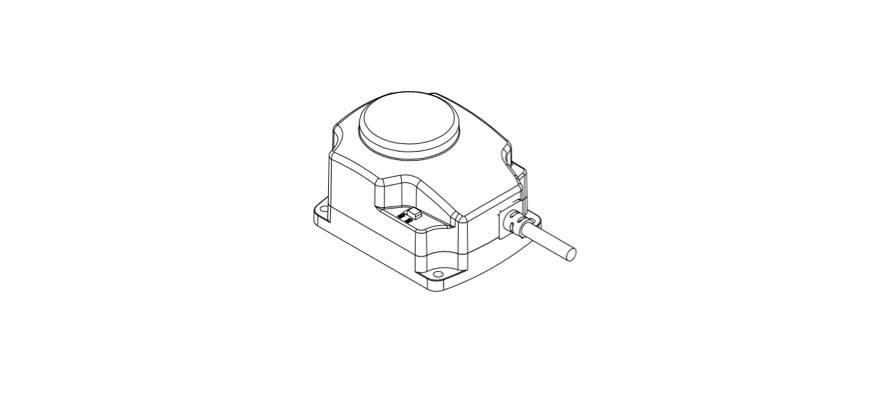

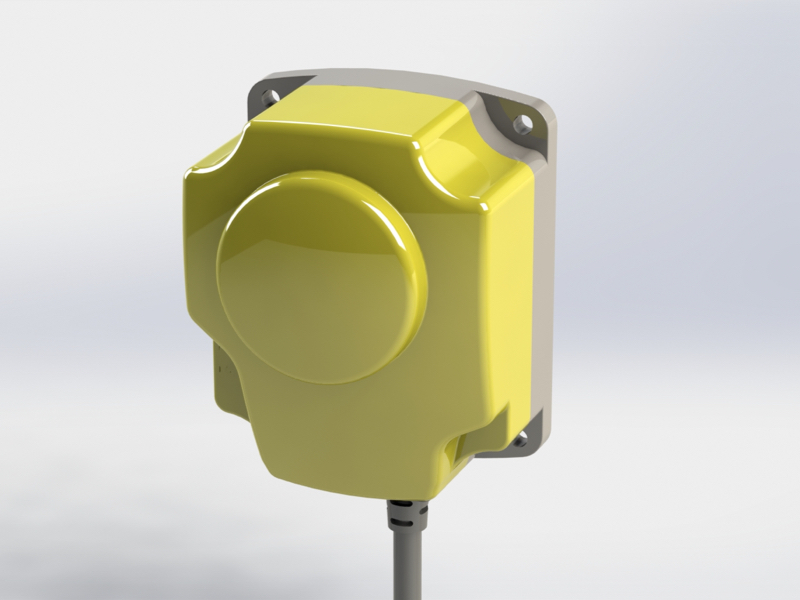

2 года гарантии на клапаны и приводы, приводы и датчики заслонок.

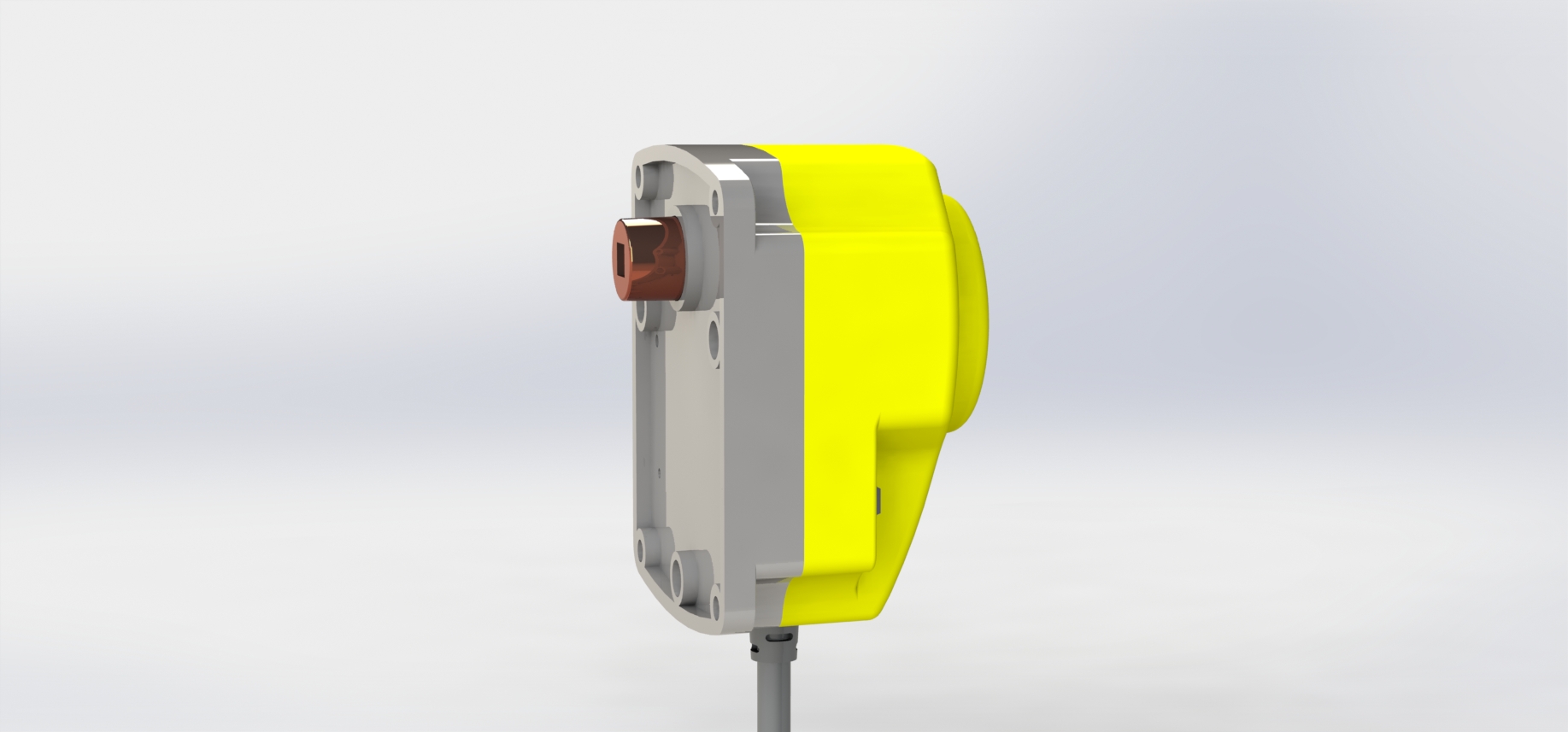

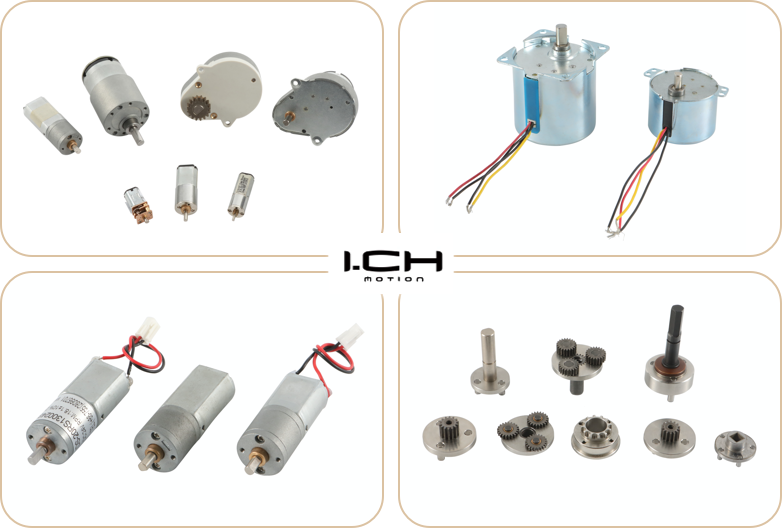

Моторизованные поворотные приводы преобразуют электрическую энергию во вращательную силу и вращаются на 90 градусов.Электродвигатель обеспечивает крутящий момент, который передается на клапан через вал двигателя.Возможные варианты напряжения двигателя: переменный ток, постоянный ток или один из них.Двигатель установлен в компактном корпусе, который также включает в себя другие компоненты привода, такие как шестерни, концевые микровыключатели, печатную плату и т. д. Весь привод подключается к клапану через совместимый интерфейс подключения, например, стандарт ISO 5211. .

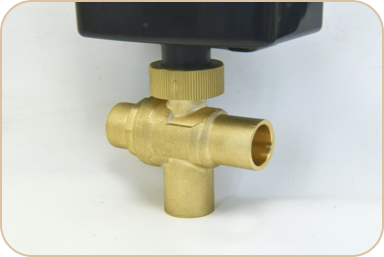

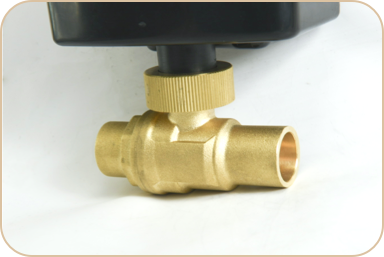

Клапан необходимо повернуть на 90°, чтобы полностью открыть или закрыть.Для вращения клапана необходим крутящий момент.Электрический привод генерирует этот крутящий момент и передает его на свой выходной вал, который соединен со стержнем или валом клапана.Это, в свою очередь, вращает шар или диск клапана, открывая или закрывая отверстие, пропуская или блокируя поток.Крутящий момент привода зависит от его передаточного устройства и мощности двигателя.Крутящий момент двигателя является важной характеристикой привода, поскольку для обеспечения открытия и закрытия клапана требуется крутящий момент, превышающий крутящий момент клапана.Обычно момент срыва указывается как необходимый крутящий момент для клапана, поскольку это самый высокий крутящий момент, необходимый для вращения клапана.

Когда клапан находится в открытом или закрытом положении, крутящий момент требует пускового момента для перемещения клапана из стационарного положения.Обычно момент трогания с места больше, чем крутящий момент запуска.Например, пусковой момент обычного шарового крана примерно на 30% превышает его рабочий момент.Более высокий пусковой момент обусловлен его неподвижным положением, когда среда может скапливаться в полости шара и/или царапать седло клапана, что приводит к увеличению трения и т. д. Привод клапана должен создавать крутящий момент, превышающий пусковой момент клапана.

Время реакции – это время, необходимое приводу для поворота клапана на полные 90 градусов (т.е. полностью открыть или закрыть клапан после подачи команды).Как и крутящий момент, скорость привода связана с шестернями и двигателем.Крутящий момент и скорость привода напрямую связаны, поскольку крутящий момент обратно пропорционален скорости.На это соотношение влияет конструкция шестерен.Для данной мощности двигателя привода более высокое передаточное число приведет к большему крутящему моменту и более медленному времени отклика по сравнению с более низким передаточным числом.Следовательно, если время отклика является критической характеристикой приложения, его необходимо рассматривать вместе с требованиями спецификации крутящего момента.

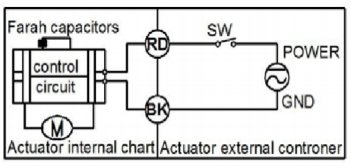

Приводы клапанов с электроприводом имеют либо 2-проводное управление (обычно называемое просто включение/выключение), либо 3-проводное управление.

Электрические приводы могут работать на постоянном или переменном напряжении.Номинальное напряжение: 12 В, 24 В, 48 В для постоянного тока и 24 В, 48 В, 110 В, 220 В для переменного тока.

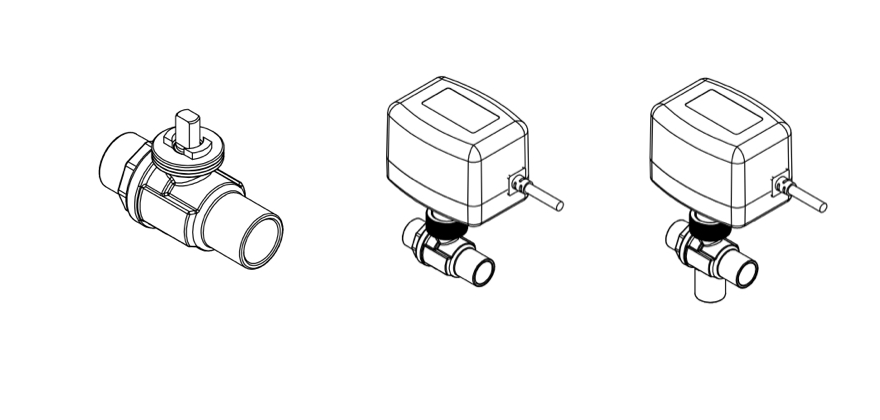

Привод имеет соединительный интерфейс, который соединяет их с клапаном.Сюда входит выходной привод, квадратный вал или шток, соединяющий головку клапана, и фланец, соединяющий болт привода с клапаном.Конструкция и размер этого соединительного интерфейса могут быть специфичными для конкретной марки или стандартизированными, например, ISO 5211. На рисунке показан тип клапана с фланцем ISO 5211.Независимо от марки, различные клапаны и приводы могут быть взаимозаменяемыми, если они соответствуют одному и тому же стандарту ISO 5211.Согласно стандарту ISO 5211 существуют различные типы фланцев, которые различаются в зависимости от максимального крутящего момента фланца, размера и количества винтов, болтов или шпилек.

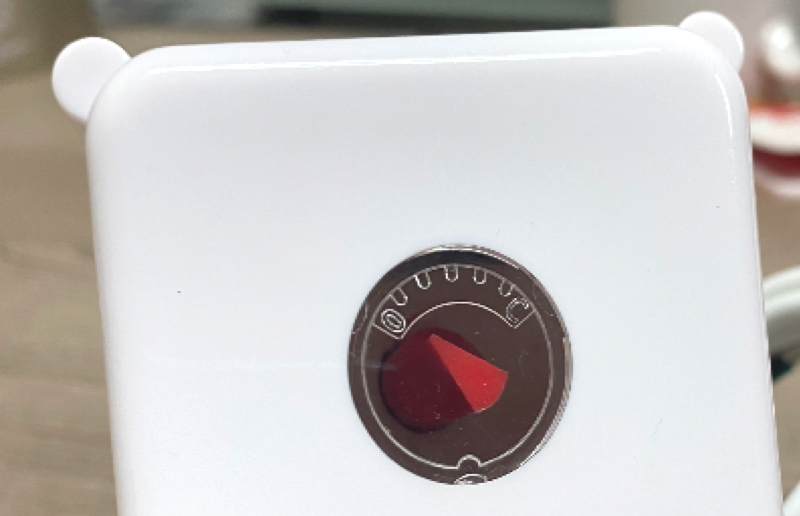

Индикатор положения указывает открытое или закрытое положение привода в данный момент времени.Существуют визуальные индикаторы, а также электронные системы обратной связи по положению, которые отправляют положение обратно в вашу систему (т. е. контроллер).Индикатор положения может отображать только основные открытые и закрытые положения, а также может указывать частично открытое или частично закрытое положение.

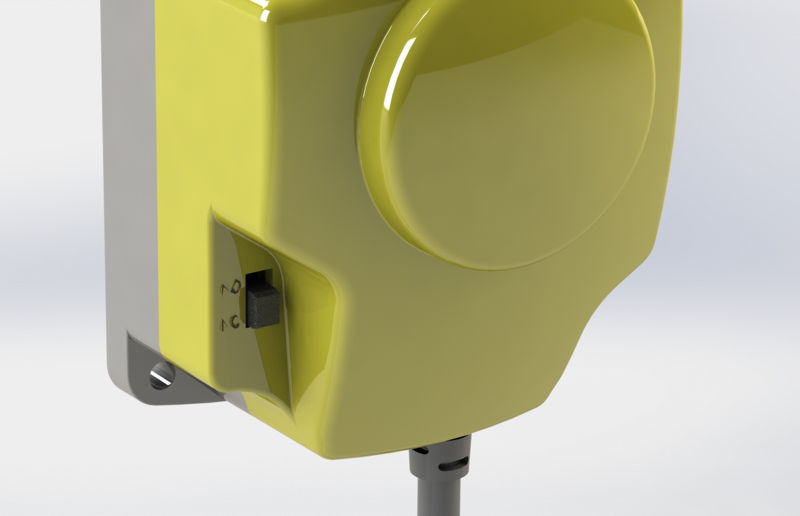

Ручное дублирование является защитной конструкцией большинства приводов.Обычно это механический маховик или ручка.Это колесо позволяет механически закрыть или открыть клапан в случае отключения электроэнергии или любой другой чрезвычайной ситуации.

Концевые микровыключатели представляют собой электромеханические компоненты привода, которые включают в себя закрытый кулачок концевого выключателя и открытый кулачок концевого выключателя.Когда привод перемещает клапан в открытое или закрытое положение, соответствующий кулачок переключателя также перемещается.При достижении конечного положения соответствующий кулачок переключателя отключает питание.Чтобы предотвратить дальнейшее движение и ограничить количество сидячих мест.Крайнее седло клапана означает удержание клапана в желаемом конечном положении.В некоторых приводах кулачок концевого выключателя можно регулировать.Это позволяет вам установить позицию в качестве конечного положения, например, открытие на 50%.Кулачок концевого выключателя может быть встроен в индикатор положения в качестве механического соединения между клапаном и приводом.

Рабочий цикл определяет время использования привода между циклами.Открытие-закрытие клапана совершает один цикл.Рабочий цикл представляет собой цикл времени включения и выключения, выраженный в процентах.Он рассчитывается по приведенной ниже формуле.Например, если приводу требуется 5 секунд для открытия, 8 секунд для закрытия, затем 10 секунд для отдыха после открытия и закрытия, рабочий цикл будет (5+8 / 5+8+10) × 100 = 56,5%. .

Отказоустойчивость предназначена для закрытия или открытия клапанов в случае сбоя питания.Отказоустойчивость является важной функцией безопасности некоторых автоматических приводов клапанов. Для систем такого типа требуется накопитель энергии, например, пружинный механизм или аккумулятор.Обычно предохранительный механизм закрывает клапан.В пружинном механизме при отключении питания нагруженная пружина автоматически закрывает клапан.В системах резервных батарей, обычно называемых «Контуром безопасности батареи», батарея обеспечивает питание привода для его отключения.Время зарядки и общая скорость могут различаться в зависимости от размера аккумулятора и привода.Чтобы получить дополнительное резервирование, некоторые приводы включают в свою конструкцию две версии защиты от неисправностей.Как упоминалось ранее, большинство отказоустойчивых операций закрывают клапан, но в некоторых случаях требуется, чтобы клапан был открыт в случае сбоя питания.Примером такого применения является поток холодной воды, поступающий в теплообменник.Это связано с тем, что холодная вода необходима для охлаждения оставшейся теплой жидкости во избежание перегрева.

Некоторые электрические приводы клапанов имеют возможность выполнять модуляционное управление, которое обычно называют цифровой системой позиционирования.Это способность точно позиционировать клапан в любой точке между полностью открытым и полностью закрытым (между 0° и 90°).Это необходимо для приложений, требующих изменения скорости потока.Обычно модуляция достигается с помощью системы контура управления и платы позиционирования (PCB), размещенной в приводе.

Можно выбрать дополнительную проводку, например, 2- и 3-проводные приводы.

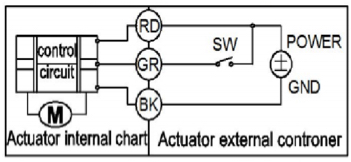

Перед установкой убедитесь, что код привода соответствует схеме подключения.Неправильная установка может привести к необратимому повреждению привода или возникновению опасных ситуаций.Приводы оснащены внутренними позиционными переключателями, поэтому во время открытия или закрытия потребляется только энергия.

• Пружинный возврат в случае сбоя питания
• SW Close, клапан открыт, привод автоматически отключается после установки на место.
• SW открыт, клапан закрыт, привод автоматически отключается после установки на место.
• Напряжение: 110 В~230 В переменного тока, 12~24 В постоянного тока

• RD соединяется с плюсом, GR соединяется с SW и плюсом.
• BK соединить с минусом
• Когда SW GR закрыт, клапан ОТКРЫВАЕТСЯ, привод автоматически отключается после установки на место, возвращается в закрытое положение.
• Когда SW GR открыт, клапан ЗАКРЫТ, привод автоматически отключается после установки на место и возвращается в закрытое положение.

Приводы клапанов с электроприводом имеют класс защиты IP (защита от проникновения).Класс IP указывает на защиту привода от пыли, воды и других опасностей окружающей среды.Приводы шаровых кранов со степенью защиты выше IP 54 могут быть частично защищены от пыли и устойчивы к брызгам воды.

Это международный стандарт IEC (международной электротехнической комиссии) для вращающихся электрических устройств.Для электрических приводов он определяет тип режима работы и рабочий цикл их электродвигателей.Привод с номиналом S2 30 минут может непрерывно работать в кратковременном режиме в течение 30 минут, после чего двигателю следует дать отдохнуть.Его можно перезапустить после того, как его температура вернется к комнатной.

Сертификация LVD гарантирует, что низковольтное электрооборудование, такое как приводы, обеспечивает достаточную защиту своих пользователей.

Привод, сертифицированный по ЭМС, не создает и не подвергается воздействию электромагнитных помех.

Корпус привода изготовлен из пластика UL94V-0, прошел испытания CAS/UL.
Этот контроллер клапана часто используется в быту и требует использования огнестойких материалов.
Проведите тестирование распространения пламени и дыма.

Электрические приводы клапанов используются для дистанционного управления шаровыми кранами.Они значительно повышают удобство управления четвертьоборотными клапанами дистанционно, автоматически.Они также обеспечивают достаточный крутящий момент для клапанов, которым требуется более высокий крутящий момент, чем создаваемый вручную.Эти приводы используются для промышленной автоматизации, ирригации, водоснабжения, измерения жидкости, систем отопления, а также транспортировки или перекачки жидкости.

• Напряжение
• Крутящий момент
• Власть
• Совместимость монтажа клапана
• Температура
• IP-рейтинг
• Безопасный
• Модуляция
• Тип режима работы и рабочий цикл
