Введение

Присоединение проводки к мотор-редуктор постоянного тока Это важнейший процесс, обеспечивающий эффективную и безопасную работу двигателя. Мотор-редукторы постоянного тока широко используются в различных отраслях промышленности благодаря своей надежности, эффективности и компактной конструкции. Они часто используются в робототехнике, конвейерных системах и автоматизированном оборудовании, где требуется точный контроль движения. Понимание правильной процедуры подключения этих двигателей необходимо для заводов, дистрибьюторов и торговых партнеров, чтобы избежать распространенных ошибок, которые могут привести к сбоям в работе или снижению эффективности. Целью данного исследовательского документа является предоставление комплексного руководства по правильной технике подключения мотор-редукторов постоянного тока с учетом отраслевых стандартов, протоколов безопасности и передового опыта.

Важность правильной проводки невозможно переоценить, поскольку она напрямую влияет на производительность и долговечность двигателя. Неправильная проводка может привести к таким проблемам, как короткое замыкание, перегрев или даже выход из строя двигателя. Поэтому для профессионалов в этой области крайне важно иметь детальное представление о том, как правильно прикрепить проводку. В этой статье также будут рассмотрены различные типы мотор-редукторов постоянного тока, доступные на рынке, конкретные требования к проводке для каждого типа, а также инструменты, необходимые для безопасного и эффективного выполнения проводки.

Кроме того, в этом руководстве будут ссылки на различные ресурсы, которые могут предоставить дополнительную техническую поддержку и информацию о нюансах подключения мотор-редукторов постоянного тока. Например, техническая поддержка страницы могут оказать ценную помощь при решении сложных задач по настройке проводки или устранению неполадок. К концу этой статьи читатели должны иметь полное представление о том, как правильно подключить мотор-редуктор постоянного тока, а также о том, как неправильное подключение влияет на производительность и безопасность двигателя.

Понимание мотор-редукторов постоянного тока

Типы мотор-редукторов постоянного тока

Мотор-редукторы постоянного тока бывают различных типов, каждый из которых предназначен для конкретных применений и эксплуатационных требований. Наиболее распространенные типы включают коллекторные мотор-редукторы постоянного тока, бесщеточные мотор-редукторы постоянного тока, планетарные мотор-редукторы и прямозубые мотор-редукторы. Каждый тип имеет различные характеристики с точки зрения крутящего момента, скорости, долговечности и эффективности.

Коллекторные мотор-редукторы постоянного тока известны своей простотой и удобством управления, что делает их идеальными для применений, требующих регулируемой скорости и высокого крутящего момента на низких скоростях. Однако они имеют тенденцию изнашиваться быстрее из-за трения между щетками и коллектором.

С другой стороны, бесщеточные мотор-редукторы постоянного тока обеспечивают большую эффективность и долговечность, поскольку устраняют необходимость в щетках. Они обычно используются в приложениях, требующих высокой точности и длительного срока службы, таких как робототехника и системы автоматизации.

Планетарные мотор-редукторы — еще один популярный тип, известный своим высоким соотношением крутящего момента к размеру и компактной конструкцией. Они обычно используются в тяжелых условиях эксплуатации, где пространство ограничено, но необходим высокий крутящий момент. Цилиндрические мотор-редукторы похожи, но отличаются расположением шестерен, отличаются простотой конструкции и простотой изготовления.

Ключевые компоненты мотор-редуктора постоянного тока

Чтобы эффективно подключить мотор-редуктор постоянного тока, важно понимать его ключевые компоненты. Основные компоненты включают ротор (якорь), статор (обмотки возбуждения или магниты), коллектор (в щеточных двигателях), щетки (в щеточных двигателях), подшипники, валы и шестерни.

Ротор — это вращающаяся часть двигателя, которая соединена с выходным валом через набор шестерен. Статор создает магнитное поле, которое взаимодействует с ротором, создавая движение. В коллекторных двигателях коллектор и щетки отвечают за переключение направления тока в обмотках ротора, обеспечивая непрерывное вращение.

Подшипники поддерживают ротор и позволяют ему плавно вращаться внутри статора. Редукторы в мотор-редукторах постоянного тока обычно имеют цилиндрическую или планетарную конфигурацию, в зависимости от конструктивных требований. Эти шестерни снижают скорость двигателя, одновременно увеличивая выходной крутящий момент.

Основы подключения мотор-редукторов постоянного тока

Соображения безопасности

Прежде чем приступать к подключению мотор-редуктора постоянного тока, безопасность должна быть главным приоритетом. Прежде чем приступить к работе с двигателем, важно убедиться, что все источники питания отключены, чтобы предотвратить случайное поражение электрическим током или короткое замыкание. Также рекомендуется использовать изолированные инструменты и соответствующие средства индивидуальной защиты (СИЗ), такие как перчатки и защитные очки.

Кроме того, важно соблюдать надлежащие процедуры заземления, чтобы избежать электрических неисправностей, которые могут привести к повреждению двигателя или другого подключенного оборудования. Ссылка на документацию производителя или поиск техническая поддержка если вы не уверены в конкретных требованиях к проводке.

Необходимые инструменты

При подключении мотор-редуктора постоянного тока обычно требуются следующие инструменты:

• Инструменты для зачистки проводов

• Отвертки (плоская и крестовая)

• Мультиметр (для проверки соединений)

• Паяльник (если необходима пайка проводов)

• Термоусадочная трубка (для изоляции соединений проводов)

• Изолента

• Обжимной инструмент (для крепления разъемов)

• Разъемы проводов или клеммные колодки

Наличие этих инструментов под рукой сделает процесс электромонтажа более эффективным и обеспечит безопасность и надежность соединений.

Пошаговое руководство по подключению

Следующие шаги описывают общий подход к подключению мотор-редуктора постоянного тока:

1. Определите клеммы двигателя: Начните с определения положительных (+) и отрицательных (-) клемм двигателя. Обычно они указаны на корпусе двигателя.

2. Подготовьте провода: Снимите изоляцию примерно на 0,5 дюйма с концов проводов, которые будут подключены к двигателю.

3. Подключите провода питания: Прикрепите положительный провод от источника питания (обычно красный) к положительной клемме двигателя с помощью винта или пайки. Сделайте то же самое с отрицательным проводом (обычно черным) к отрицательной клемме.

4. Изолируйте соединения: Используйте термоусадочную трубку или изоленту для изоляции оголенных соединений проводов во избежание коротких замыканий.

5. Тестовые соединения: Перед включением системы с помощью мультиметра проверьте целостность соединений и отсутствие коротких замыканий.

6. Включение питания: Как только все будет надежно подключено и изолировано, вы можете снова подключить источник питания и проверить работу двигателя.

Тщательно следуя этим шагам, вы можете быть уверены, что ваш мотор-редуктор постоянного тока подключен правильно и готов к работе.

Общие конфигурации проводки

Конфигурация серии

В последовательной конфигурации несколько мотор-редукторов постоянного тока соединены последовательно (последовательно), так что через каждый двигатель протекает одинаковый ток, но с общим напряжением на них. Эта конфигурация часто используется, когда требуется равномерное распределение тока между двигателями.

Параллельная конфигурация

Параллельная конфигурация предполагает параллельное соединение нескольких мотор-редукторов постоянного тока, так что каждый двигатель получает полное напряжение питания, но распределяет ток в зависимости от своего сопротивления. Эта установка идеальна, когда необходимо постоянное напряжение на двигателях.

Конфигурация H-моста для изменения направления вращения двигателя

Конфигурация H-моста позволяет вам управлять как направлением, так и скоростью мотор-редуктора постоянного тока путем переключения полярности через набор транзисторов или реле, расположенных по схеме «H». Этот метод обычно используется в робототехнике и автоматизации, где требуется двунаправленное управление.

Устранение проблем с проводкой в ​​мотор-редукторах постоянного тока

Встречающиеся распространенные проблемы

Проблемы с проводкой в ​​мотор-редукторах постоянного тока могут привести к различным эксплуатационным проблемам, таким как:

• Двигатель не запускается или работает с перебоями

• Перегрев из-за неправильного подключения или короткого замыкания.

• Шумная работа, вызванная слабыми соединениями или проблемами с заземлением.

• Неожиданное изменение направления вращения двигателя из-за неправильной конфигурации H-моста.

• Снижение производительности или выходного крутящего момента из-за перепадов напряжения или плохих соединений.

Диагностические инструменты и методы

Чтобы эффективно диагностировать эти проблемы, используйте такие инструменты, как мультиметры, для измерения уровней напряжения в соединениях и проверки целостности проводов. Тепловизионные камеры могут помочь выявить перегревающиеся компоненты, а осциллографы можно использовать для анализа целостности сигнала в двигателях с ШИМ-управлением.

Корректирующие действия

После выявления проблемы корректирующие действия могут включать перепайку соединений, замену неисправных компонентов, таких как транзисторы в схемах Н-мостов, или настройку точек заземления для минимизации электрических помех.

Рекомендации по подключению мотор-редукторов постоянного тока в промышленных условиях

Поддержание постоянного контроля качества

В промышленных условиях поддержание постоянного контроля качества в процессе монтажа имеет решающее значение для обеспечения надежной работы всех двигателей в различных условиях. Внедрение стандартизированных процедур проверки и тестирования электропроводки может помочь обнаружить потенциальные проблемы на раннем этапе.

Обучение персонала методам электромонтажа

Проведение учебных занятий для персонала, занимающегося подключением мотор-редукторов постоянного тока, может значительно снизить количество ошибок и повысить общую эффективность работы. Обучение должно охватывать такие темы, как определение подходящего сечения проводов в зависимости от текущей нагрузки, выбор подходящих изоляционных материалов и эффективное использование диагностических инструментов.

Заключение

Электропроводка Мотор-редукторы постоянного тока Правильность имеет важное значение для обеспечения их оптимальной производительности в промышленных приложениях. Понимая различные типы мотор-редукторов постоянного тока, ключевые компоненты, участвующие в их работе, общие конфигурации проводки и методы устранения неполадок, заводы, дистрибьюторы и партнеры по сбыту могут обеспечить надежную работу, сводя к минимуму время простоя из-за проблем с электричеством.

Профессионалам рекомендуется обращаться к рекомендациям производителя или ресурсы технической поддержки при работе со сложными установками или необычными условиями эксплуатации, которые могут потребовать индивидуальных решений по проводке.

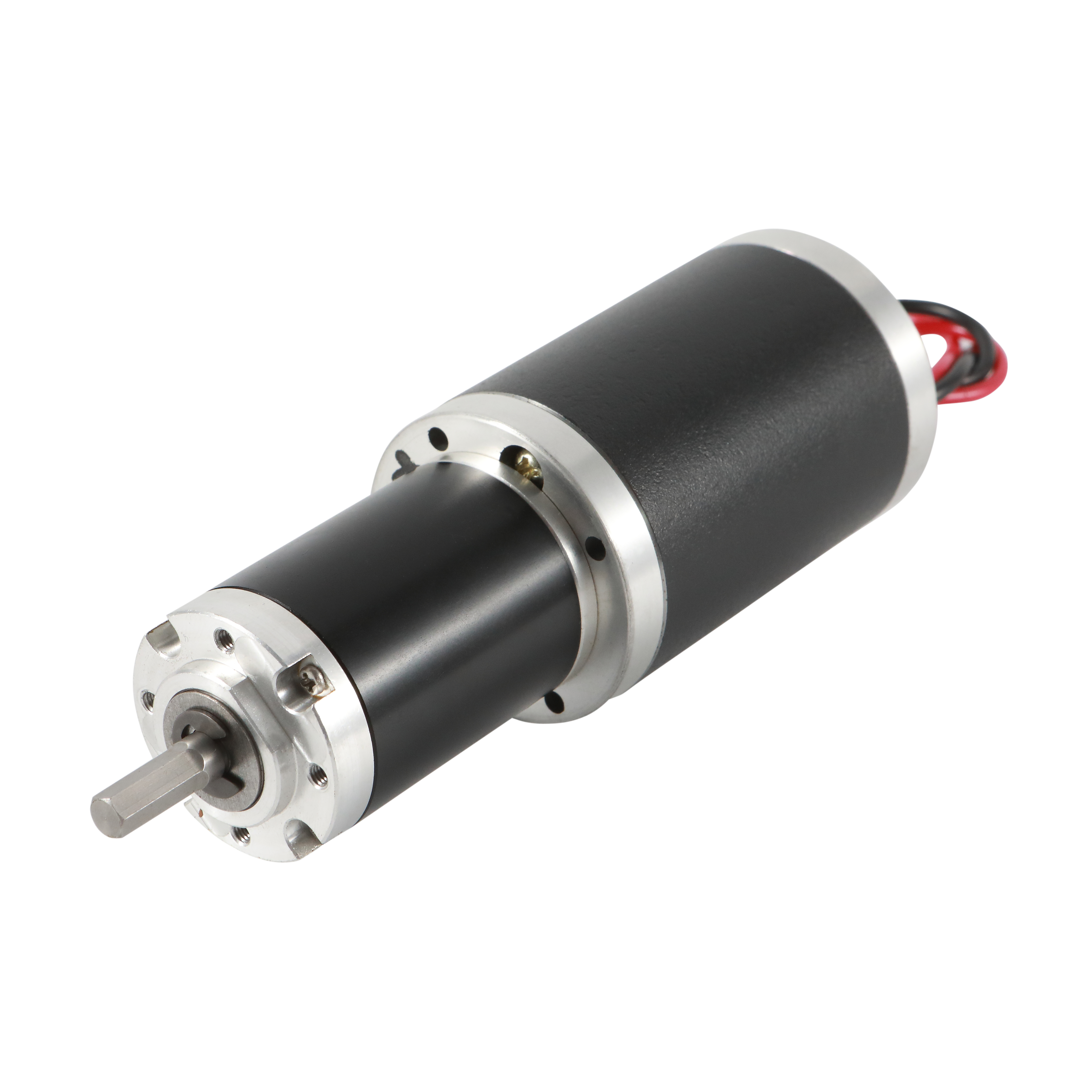

Мы предоставляем различные спецификации мотор-редукторов постоянного тока и планетарные мотор-редукторы для удовлетворения ваших различных потребностей в двигателях.
