Введение

Прикрепление проводки к двигателю DC является фундаментальной задачей в различных инженерных и промышленных приложениях. Понимание правильной процедуры обеспечивает оптимальную производительность и долговечность двигателя. Эта статья углубляется в тонкости проводки двигателя передачи постоянного тока, предоставляя всеобъемлющие идеи, подкрепленные теоретическими знаниями и практическими примерами.

Двигательные двигатели постоянного тока, широко используемые из -за их точности и эффективности, требуют дотошного внимания во время установки. Неправильная проводка может привести к снижению эффективности или даже повредить двигатель. Следуя правильным процедурам, пользователи могут убедиться, что их двигатель DC оптимально функционирует.

Понимание оснований DC Gear Motors

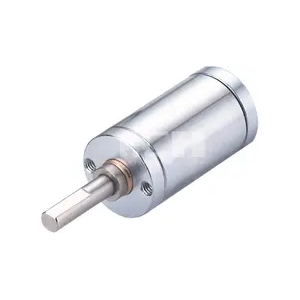

Прежде чем погрузиться в процесс проводки, важно понять, что такое двигатель DC Gear и как он работает. Двигатель постоянного тока объединяет двигатель постоянного тока с коробкой передач, которая снижает скорость двигателя при увеличении крутящего момента. Эта комбинация идеально подходит для применений, требующих точного контроля и высокого крутящего момента на низких скоростях.

Фундаментальные компоненты двигателя DC включают якоря, коммутатор, кисти, ось, полевые магниты и сборку передач. Каждый компонент играет решающую роль в работе двигателя, а понимание их функций помогает в правильной проводке и устранении неполадок.

Арматура и коммутатор

Арматура - это вращающаяся часть двигателя, которая взаимодействует с магнитным полем для получения движения. Коммутатор облегчает направление потока тока, обеспечивая непрерывное вращение. Правильное соединение с этими компонентами жизненно важно для функциональности двигателя.

Полевые магниты и кисти

Полевые магниты генерируют магнитное поле, необходимое для работы двигателя, в то время как щетки проводят электричество между стационарными проводами и вращающимся валом. Обеспечение того, чтобы они правильно подключались, предотвращает такие проблемы, как возвышенность или неровный износ, что может отрицательно повлиять на производительность двигателя.

Подготовка перед проводкой

Правильная подготовка имеет решающее значение для успешной проводки. Начните с сбора всех необходимых инструментов и материалов, в том числе стриптизерш, пайков, мультиметр и соответствующих проводов. Также важно иметь под рукой таблицу данных или схемы моторики для справки.

Безопасность должна быть главным приоритетом. Убедитесь, что источник питания отключен перед началом процесса проводки. Ношение защитного снаряжения, такого как перчатки и защитные очки, может предотвратить несчастные случаи. Кроме того, работа в хорошо освещенном и организованном рабочем пространстве сводит к минимуму риск ошибок.

Определение моторных терминалов

Двигательные двигатели DC обычно имеют два терминала: положительные и отрицательные. Эти терминалы обычно отмечены, но рекомендуется их проверке с использованием мультиметра. Неверная идентификация может привести к обратному вращению или повреждению двигателя.

Выбор соответствующих проводов

Использование проводов правильного типа манометра и изоляции имеет важное значение. Проводной датчик должен подходить для тока, который будет рисовать двигатель. Необоротные провода могут перегреться, в то время как негабаритные провода излишне громоздкие и трудно управлять.

Пошаговое руководство по проводке

Этот раздел содержит подробное прохождение прикрепления проводки к двигателю DC. Следуя этим шагам обеспечивает безопасное и эффективное соединение.

Раздевать и приготовление проводов

Начните с того, что снят около 1/4 дюйма изоляции с концов проводов, используя проволочную стриптизершу. Убедитесь, что открытая проволока не содержит низужных или потертых нитей, что может вызвать плохие соединения или короткие замыкания.

Подключение к моторным терминалам

Прикрепите положительный провод к положительному терминалу двигателя и отрицательной проволоки к отрицательному клемме. Это может быть сделано путем пайки проводов или с помощью терминальных разъемов. Пайрь обеспечивает более безопасное соединение, но требует навыков и правильного оборудования.

При использовании припов, нагрейте точку подключения на терминале и нанесите припой, пока она не протечет плавно через проволоку и клемму. Избегайте чрезмерного припоя, который может вызвать короткие замыкания. Позвольте соединению остыть без воздействия, чтобы обеспечить прочное соединение.

Изоляция соединений

После подключения проводов изолируйте клеммы, используя трубку с тепло-толчкой или электрическую ленту. Это предотвращает случайные шорты и защищает связь от факторов окружающей среды, таких как влага и пыль.

Тестирование соединений

Прежде чем применять полную мощность, выполните тест на непрерывность, используя мультиметр, чтобы убедиться, что между положительными и отрицательными терминалами нет шорт. После подтверждения кратко включите двигатель при низком напряжении, чтобы проверить правильную работу.

Расширенные соображения проводки

Для приложений, требующих управления скоростью или изменений направления, могут быть интегрированы дополнительные компоненты, такие как контроллеры двигателей или переключатели. Понимание того, как подключить эти компоненты в сочетании с двигателем, важно для расширенных настройков.

Включение контроллеров двигателя

Контроллеры двигателей регулируют напряжение и ток, поставляемый в двигатель, что позволяет контролировать скорость и крутящий момент. Проводка контроллера двигателя включает в себя соединение между источником питания и двигателем, следуя диаграмме проводки производителя.

Убедитесь, что спецификации контроллера соответствуют требованиям двигателя. Использование несоответствующего контроллера может привести к неоптимальной производительности или повреждению. Правильная конфигурация настроек контроллера также имеет решающее значение.

Реализация направленного управления

Чтобы изменить вращение двигателя, можно использовать DPDT (Double Pole Double Throw). Правильное подключение переключателя позволяет изменить полярность напряжения, подаваемого в двигатель, тем самым обращая вспять его направление.

Необходимо соблюдать осторожность, чтобы предотвратить короткие замыкания при реализации направленного контроля. Использование диодов или реле может обеспечить дополнительную защиту и обеспечить безопасную работу.

Распространенные ошибки и устранение неполадок

Даже при тщательном внимании, ошибки могут возникнуть в процессе проводки. В этом разделе выделяются общие ошибки и предоставляют руководство по устранению неполадок.

Обратная полярность соединения

Соединение положительных и отрицательных проводов к неправильным терминалам может привести к тому, что двигатель будет работать на обратном направлении или, в некоторых случаях, повредить двигатель. Всегда дважды проверяйте этикетки терминала и проверяйте соединения с помощью мультиметра.

Плохой припоя суставы

Холодные приподные суставы или недостаточный паяль могут привести к прерывистым соединениям. Убедитесь, что припой хорошо течет и образует блестящий, гладкий сустав. При необходимости разогреть и добавить больше припоя, чтобы обеспечить соединение.

Использование неправильного проводного датчика

Использование слишком тонких проводов может привести к перегреву и потенциальной пожарной опасности. Обратитесь к спецификациям двигателя, чтобы выбрать соответствующий проводной датчик, способный обрабатывать требуемый ток.

Для более подробных этапов устранения неполадок, изучение ресурсов по вопросам двигателя DC Greated может быть полезным.

Лучшие практики долговечности и производительности

Придерживание лучших практик не только обеспечивает правильную проводку, но и повышает производительность и продолжительность жизни двигателя DC.

Регулярное обслуживание

Периодическая проверка двигателя и проводка помогает рано определять износ и разрыв. Ищите признаки деградации изоляции, коррозии или свободных соединений. Регулярное обслуживание предотвращает увеличение незначительных проблем в значительные проблемы.

Защита окружающей среды

Защита двигателя и проводка от суровых условий окружающей среды имеет важное значение. Используйте корпуса или защитные покрытия, чтобы защитить от влаги, пыли и температуры. Это особенно важно в промышленных условиях.

Использование качественных компонентов

Инвестиции в высококачественные провода, разъемы и защитные элементы окупаются в долгосрочной перспективе. Качественные компоненты более надежны и менее подвержены отказам, гарантируя, что двигатель, предназначенный в DC, эффективно работает.

Заключение

Прикрепление проводки к двигателю передачи постоянного тока является критическим навыком как для инженеров, так и для любителей. Понимая компоненты двигателя и следуя тщательному процессу проводки, можно обеспечить оптимальную производительность и долговечность. Включение лучших практик и внимания на общие ловушки дополнительно способствует надежной работе двигателя.

Будь то промышленные машины, робототехники или индивидуальные проекты, овладение проводкой DC Gear Motors разблокирует мир возможностей. Для тех, кто ищет передовые приложения или помощь в устранении неполадок, изучение дополнительных технологий DC Geared Motor может дать ценную информацию.
