Введение

Высокий крутящий момент DC Motors являются важными компонентами в различных промышленных применениях. Чтобы эффективно использовать эти двигатели, очень важно понять, как правильно их снабжать, чтобы достичь желаемой производительности. Проверка двигателя DC с высоким крутящим моментом включает в себя выбор правильных передачников и конфигураций для баланса скорости и крутящего момента в соответствии с конкретными потребностями применения. Эта статья углубляется в принципы и методологии передачи моторов с высоким крутящим моментом, предоставляя комплексное руководство как для инженеров, так и для энтузиастов. Для тех, кто заинтересован в изучении практических реализаций, рассмотрите возможность изучения наших моторных решений из DC .

Понимание высокого крутящего момента DC Motors

Типы двигателей постоянного тока

Двигатели постоянного тока преобразуют электрическую энергию в механическую энергию посредством взаимодействия магнитных полей и проводников, несущих ток. Основные типы двигателей постоянного тока включают в себя матовые и бесщеточные двигатели. Матовые двигатели постоянного тока используют механическую коммутацию с кистями и коммутатором, в то время как бесщеточные двигатели постоянного тока используют электронные коммутации, предлагая более высокую эффективность и снижение технического обслуживания.

Характеристики моторов высокого крутящего момента DC

Высокий крутящий момент DC Motors предназначены для обеспечения значительной силы вращения. Обычно они имеют низкую скорость и высокую току, что делает их подходящими для применений, требующих существенного запуска или затяжения крутящего момента. Выход крутящего момента двигателя прямо пропорционален току, протекающему через него, регулируется постоянной двигателя (K _T ).

Принципы передачи

Передаточные числа и механическое преимущество

Руководитель включает в себя использование шестерни для регулировки скорости и момента крутящего момента двигателя. Передовое соотношение, определяемое как отношение выходных зубов передачи к входным зубцам передачи, определяет механическое преимущество. Более высокое передаточное соотношение увеличивает крутящий момент при снижении скорости, что имеет важное значение при передаче двигателей DC с высоким крутящим моментом для применений, которые требуют значительной силы на низких скоростях.

Связанные с крутящей скоростью

Взаимосвязь между крутящим моментом и скоростью в двигателе обратно пропорциональна. По мере увеличения крутящего момента скорость уменьшается, и наоборот. Модификации передачи могут манипулировать этим отношением, чтобы соответствовать выходу двигателя с требованиями приложения. Понимание этого баланса имеет решающее значение при разработке систем передач для моторов высокого крутящего момента.

Проектирование систем передач для моторов высокого крутящего момента DC

Выбор подходящих типов передачи

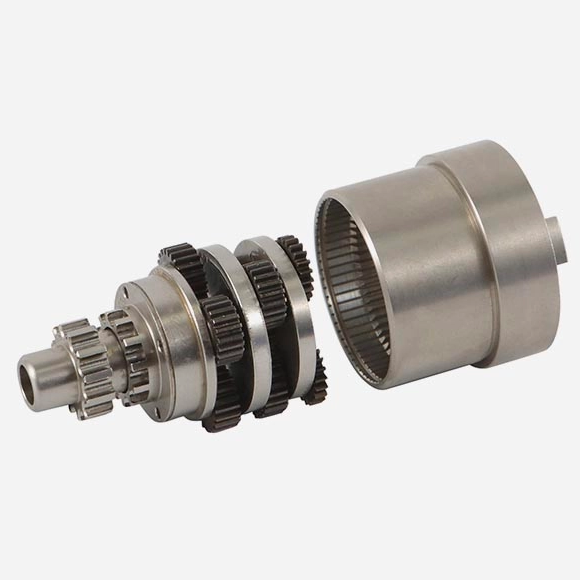

Выбор правильного типа снаряжения жизненно важен для оптимизации производительности. Обычные типы передач включают шпионы, спиральные зубчатые колеса, конические шестерни и планетарные шестерни. Например, системы планетарных передач предлагают высокий крутящий момент в компактном форм -факторе и идеально подходят для применений с ограничениями пространства. Для индивидуальных решений наши параметры двигателя DC обеспечивают адаптированную производительность.

Материальные соображения

Материалы, используемые в конструкции передачи, влияют на долговечность и производительность. Такие металлы, как сталь и латунь, обеспечивают высокую прочность и износ, подходящие для сильных применений. Напротив, инженерные пластики, такие как нейлон, могут снизить вес и шум, но не могут выдерживать высокие нагрузки. Выбор материала должен соответствовать требованиям крутящего момента и эксплуатационной среде.

Расчеты и примеры

Определение передаточных чисел

Расчет соответствующего передаточного числа включает в себя понимание желаемой скорости выхода и крутящего момента. Передаточное число (GR) может быть рассчитано с использованием формулы:

Gr = n _output / n _input = t _input / t _output

Где n представляет скорость (об / мин), а T представляет крутящий момент. Переставив формулу, вы можете решить неизвестную переменную на основе требований вашего приложения.

Расчет образца

Предположим, у вас есть мотор со скоростью без нагрузки 6000 об / мин и крутящим моментом 0,5 Нм, но ваше приложение требует крутящего момента 50 Нм при 60 об / мин. Необходимое передаточное число будет рассчитано как:

Gr = t _output / t _вход = 50 нм / 0,5 нм = 100

Это передаточное соотношение пропорционально снизит скорость:

N _output = n _input / gr = 6000 об / мин / 100 = 60 об / мин

Этот расчет подтверждает, что передаточное соотношение 100: 1 соответствует требованиям крутящего момента и скорости приложения.

Практическая реализация

Соображения сборки

При сборке системы передачи убедитесь, что шестерни точно выровнены, чтобы предотвратить чрезмерное напряжение и износ. Правильная смазка необходима для минимизации трения и тепла. Кроме того, рассмотрим монтажную структуру для крепкого обеспечения двигателя и передач, уменьшая вибрацию и шум.

Обслуживание и устранение неполадок

Регулярное техническое обслуживание продлевает срок службы сборочной сборочной сборы. Осмотрите шестерни на наличие признаков износа или повреждения и замените компоненты по мере необходимости. Если возникают проблемы с производительностью, такие как неожиданный шум или потеря крутящего момента, устранение неполадок путем проверки выравнивания, уровней смазки и целостности передачи.

Расширенные соображения в дизайне снаряжения

Потери эффективности

Грандинг по своей природе вводит потери эффективности из -за трения и тепла. Важно объяснить эти потери на этапе проектирования. Высокие механизмы с плотными допусками из производства могут снизить неэффективность. Использование наших компонентов двигателя с точностью постоянного тока может повысить общую производительность системы.

Обратная реакция и ресницы передачи

Обратная реакция относится к небольшому зазору между сопряженными зубами передачи, что может привести к ошибкам позиционирования в точных приложениях. Минимизация обратной реакции имеет решающее значение в системах, требующих высокой точности. Такие методы, как предварительная загрузка передач или использование анти-боковых передач, могут смягчить эту проблему.

Тематические исследования

Приложения робототехники

В робототехнике необходим точный контроль над движением. Высокий крутящий момент DC Motors соответствующим образом может обеспечить необходимую силу для роботизированных суставов и приводов. Например, роботизированное поднимание рук тяжелых объектов требует заправленного двигателя, который может обеспечить высокий крутящий момент на низких скоростях, не жертвуя точностью позиционирования.

Автомобильные системы

Электрические транспортные средства часто используют моторы с высоким крутящим моментом с системами передачи для управления скоростью и крутящим моментом в различных условиях вождения. Гиновая передача обеспечивает эффективное ускорение и возможности сбивания холмов при сохранении эффективности аккумулятора.

Экспертные понимания

Соответствие материальной науки

Недавние разработки в области материальной науки ввели передовые композиты и сплавы, которые повышают производительность снаряжения. Эти материалы предлагают более высокие соотношения прочности к весу и улучшенную износную стойкость, что позволяет обеспечить более компактные и эффективные конструкции передач в применении с высоким крутящим моментом.

Инновации в производстве снаряжения

Методы точного производства, такие как обработка ЧПУ и аддитивное производство, произвели революцию в производстве передачи. Эти методы позволяют создавать сложную геометрию передач с исключительной точностью, снижение неэффективности и повышение производительности моторных систем, заправленных DC .

Будущие тенденции в двигателе DC Motor Gearing

Интеграция с интеллектуальными технологиями

Интеграция датчиков и технологий IoT в моторных системах позволяет контролировать и управлять в режиме реального времени. Smart Gearing Systems может регулировать передаточные числа динамически в зависимости от условий нагрузки, оптимизации производительности и эффективности.

Соображения устойчивости

Поскольку отрасли фокусируются на устойчивом развитии, решения Gearing стремятся к энергоэффективным конструкциям. Сокращение потерь трения и использование переработанных материалов способствует экологическому дружелюбию моторных систем.

Заключение

Заправление двигателя DC с высоким крутящим моментом требует тщательного рассмотрения типов передач, материалов и механических принципов для удовлетворения конкретных требований применения. Понимая тонкости передаточных чисел, взаимоотношений с скоростью крутящего момента и передовых методов производства, инженеры могут разработать эффективные и надежные системы. Включение качественных компонентов, таких как наши специализированные моторные продукты DC, обеспечивает оптимальную производительность и долговечность. По мере развития технологий, оставаться в курсе новых тенденций будет иметь важное значение для дальнейших инноваций в этой области.
