Введение

В сфере электромеханических систем возможность управлять скоростью и крутящим моментом двигателя постоянного тока имеет первостепенное значение для различных применений. Объединение двигателя постоянного тока является фундаментальной техникой, используемой для увеличения крутящего момента при снижении скорости вращения, что обеспечивает точный контроль в механизмах, начиная от робототехники до промышленной автоматизации. Понимание того, как эффективно заправить двигатель постоянного тока, не только повышает производительность, но и оптимизирует эффективность и продлевает срок службы двигателя. Эта статья углубляется в принципы и методологии передачи двигателя постоянного тока, предоставляя углубленный анализ, подходящий как для инженеров, так и для энтузиастов. Для получения подробных конфигураций и применений двигателя DC , необходимого для понимания базовой механики и проектных соображений.

Понимание двигателей DC

Фундаментальные принципы DC Motors

Двигатели постоянного тока (DC) - это устройства, которые преобразуют электрическую энергию в механическую вращательную энергию посредством взаимодействия магнитных полей и проводников, несущих электрический ток. Фундаментальная операция зависит от принципа силы Лоренца, в котором проводник, несущий ток, помещенный в магнитное поле, испытывает силу, перпендикулярную как направлению тока, так и самому магнитному полю. Эта сила генерирует крутящий момент на роторе двигателя, вызывая вращение.

Двигатели постоянного тока пользуются предпочтением их простоты, простоты контроля и способности обеспечивать высокий стартовый крутящий момент. Их характеристики скорости мошенничества делают их подходящими для различных применений, от небольших электронных устройств до крупного промышленного механизма. Тем не менее, неотъемлемая скорость двигателей постоянного тока может не всегда соответствовать рабочим требованиям конкретных приложений, что требует реализации систем сокращения передач.

Важность уменьшения передачи в двигателях постоянного тока

Сокращение передачи - это механизм, с помощью которого скорость выходной мощика уменьшается, в то время как крутящий момент пропорционально увеличивается. Это достигается с помощью системы передач, которые изменяют соотношение скорости к переходу двигателя. Реализация редуктора имеет решающее значение, когда приложение требует высокого крутящего момента на низких скоростях, что стандартный двигатель постоянного тока может не обеспечить эффективно самостоятельно. Интегрируя систему передачи, двигатель может предоставить необходимое механическое преимущество, повышая ее универсальность и производительность в таких приложениях, как роботизированные приводы, конвейерные системы и точные инструменты.

Использование двигателя DC, заправленного DC, обеспечивает компактное и эффективное решение, объединяя сокращение двигателя и передачи в один блок. Эта интеграция упрощает проектные соображения и может повысить надежность за счет сокращения количества отдельных компонентов в системе.

Принципы сокращения передачи

Механическое преимущество и улучшение крутящего момента

Концепция механического преимущества является центральной для понимания редуктора. Механическое преимущество позволяет системе усилить входную силу для достижения большей выходной силы или крутящего момента в системах вращения. В поездах передачи это достигается путем настройки шестерни разных размеров, так что входная передача (приводная передача) взаимодействует с выходной передачей (приводной шестерней), которая имеет различное количество зубов. Соотношение зубов между этими передачами определяет передаточное соотношение, которое диктует, как скорость и крутящий момент модифицируются.

Крутящий момент (\ (\ tau \)) рассчитывается как произведение силы (\ (f \)) и радиус (\ (r \)), при котором применяется сила (\ (\ tau = f \ times r \)). Увеличивая радиус за счет уменьшения передачи, выходной крутящий момент увеличивается, в то время как скорость вращения уменьшается пропорционально. Эта связь жизненно важна в приложениях, где тяжелые нагрузки должны быть перемещены или требуется точный контроль над движением.

Типы систем передачи

Несколько систем передачи используются для передачи двигателей постоянного тока, каждая из которых имеет уникальные характеристики:

• Шпоры: самый распространенный тип с прямыми зубами, установленными на параллельных валах. Они просты и экономичны, но могут создавать шум на высоких скоростях.

• Спиральные зубчатые колеса: зубы разрезаются под углом, что обеспечивает более плавную и более спокойную работу. Подходит для применений, требующих высокоскоростного вращения с уменьшенным шумом.

• Беседные шестерни: предназначены для валов на пересекающихся осях, обычно под углом 90 градусов. Используется в приложениях, где направление вращения должно измениться.

• Зубчатые шестерни: состоят из червя (винтовой), с помощью червячной передачи (колеса), обеспечивающего высокие отношения снижения в компактном форм -факторе, но с более низкой эффективностью из -за скользящего контакта.

• Планетарные шестерни: включают центральную солнечную передачу, планету и внешнее кольцо. Это расположение обеспечивает высокую плотность крутящего момента и компактность, что делает его идеальным для интеграции в сборы двигателя DC.

Выбор системы передачи зависит от таких факторов, как необходимое передаточное число, пространственные ограничения, эффективность, уровни шума и соображения затрат. Понимание преимуществ и ограничений каждого типа имеет важное значение для выбора соответствующего метода сокращения передачи.

Методы прохождения двигателя постоянного тока

Использование коробок передач

Коробка передач - это механическая сборка, в которой находится серия передач, настроенных для достижения желаемого передаточного числа. При применении к двигателям постоянного тока, коробки передач могут быть установлены извне или интегрированы в корпус двигателя. Они переводят высокоскоростной, низкоотъемной выход мотора в более низкую скоростную, более высокую мощную мощность, подходящую для применения.

Выбор правильной коробки передач включает в себя рассмотрение необходимого передаточного числа, пропускной способности, эффективности, размера, веса и факторов окружающей среды, таких как температура и воздействие загрязняющих веществ. Точные применения могут потребовать коробки передач с минимальной негативной реакцией и высокой точностью позиционирования, в то время как промышленные приложения могут определить приоритет устойчивости и грузоподъемности.

Расчеты передач

Передаточное число (\ (gr \)) является критическим параметром, который определяет взаимосвязь между скоростью ввода и крутящим моментом, а также скоростью выхода и крутящего момента:

\ (gr = \ frac {\ text {количество зубов на выходной передаче}} {\ text {количество зубов на входной передаче}} \)

Это соотношение обратно влияет на скорость и крутящий момент следующим образом:

\ (\ text {output speed} = \ frac {\ text {input speed}} {gr} \)

\ (\ text {выходной момент} = \ text {input крутящий момент} \ times gr \ times \ text {эффективность} \)

Эффективность учитывает потери мощности из -за трения и других факторов в коробке передач. Понимание этих расчетов имеет важное значение для разработки систем, которые соответствуют конкретным критериям эффективности.

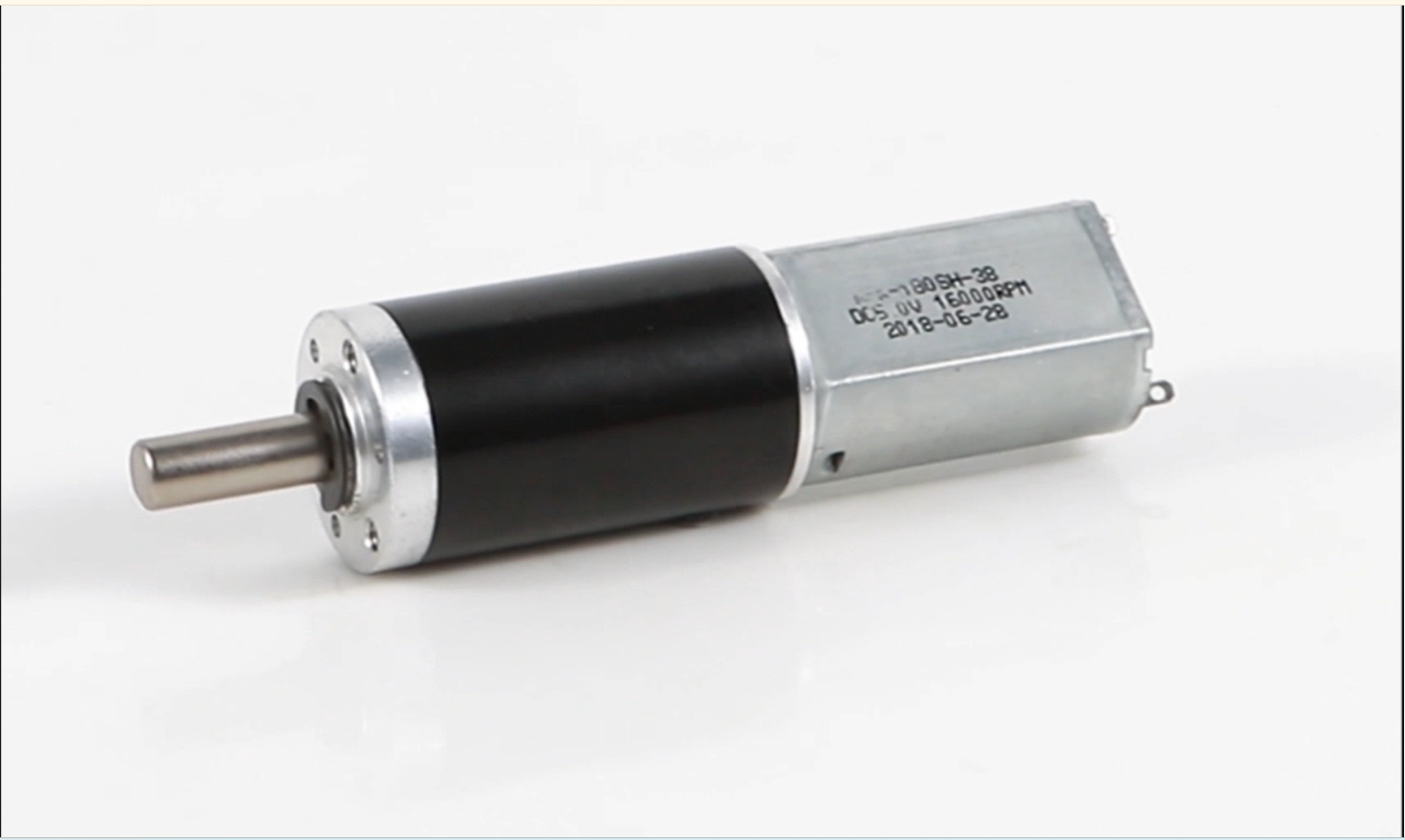

Реализация моторов DC Geared

Motors DC Motors интегрируют двигатель и коробку передач в единый блок, предлагая несколько преимуществ:

• Компактность: сохраняет пространство, объединяя компоненты.

• Простота: облегчает установку и уменьшает проблемы выравнивания.

• Экономическая эффективность: часто более экономичная, чем покупка отдельных компонентов.

При выборе двигателя с заправленным постоянным током рассмотрите такие факторы, как напряжение, рисунок тока, крутящий момент с прилавками, скорость выходного сигнала, рабочее цикл и тепловые характеристики. Также важно обеспечить совместимость с системами управления и что двигатель Geared соответствует экологическим и эксплуатационным требованиям приложения.

Соображения дизайна

Выбор соответствующей коробки передач

Выбор правильной коробки передач имеет решающее значение для общей производительности и надежности системы. Ключевые соображения включают:

• Требования к нагрузке: Определите максимальный крутящий момент и потребности в мощности.

• Требования к скорости: установите желаемую скорость выхода для приложения.

• Операционная среда: рассмотрим температуру, влажность, воздействие пыли или химикатов.

• Размер и ограничения веса: убедитесь, что коробка передач вписывается в пространственные ограничения конструкции.

• Уровни шума: для применений, где шум является проблемой, выберите передачи, которые работают тихо.

• Техническое обслуживание: оцените требования к техническому обслуживанию и доступность.

• Стоимость: потребности в балансе с бюджетными соображениями.

Сотрудничество с производителями передач может дать представление о пользовательских решениях или помочь в выборе стандартных коробок передач, которые отвечают конкретным потребностям применения.

Выбор материала и долговечность

Материалы, используемые в механизмах, влияют на характеристики производительности, такие как прочность, износостойкость, шум и стоимость:

• Металлические шестерни: обычно изготовлены из стали или латуни, предлагая высокую прочность и долговечность, подходящие для применений с высокой нагрузкой.

• Пластиковые шестерни: изготовленные из таких материалов, как нейлон или ацеталь, они легче и производят меньше шума, но могут носить при тяжелых нагрузках.

• Композитные материалы: комбинируйте металлы и пластмассы для оптимизации характеристик производительности.

Тепловая обработка и поверхностные покрытия могут повысить твердость и устойчивость к износу, продлевая срок службы.

Эффективность и рассеяние тепла

Эффективность коробки передач влияет не только на производительность, но и тепловые характеристики. Неэффективные коробки передач генерируют чрезмерную тепло, которая может разламать смазочные материалы и сокращать срок службы компонентов. Чтобы оптимизировать эффективность:

• Выберите высококачественные шестерни: шестерни с точностью с гладкими поверхностями уменьшают трение.

• Обеспечить правильную смазку: используйте соответствующие смазочные материалы и поддерживайте графики смазки.

• Рассмотрим конструкцию коробки передач: конструкции, которые минимизируют скользящий контакт (например, с использованием подшипников контакта, повышающих контакт), повышают эффективность.

• Реализация систем охлаждения: в мощных приложениях могут потребоваться охлаждающие плавники или принудительный воздух.

•


Практические приложения

Робототехника

Точность и контроль необходимы в робототехнике. Объединение DC Motors позволяет роботизированным суставам и приводам перемещаться с необходимым моментом и тонкой точностью позиционирования. Компактные и эффективные моторные моторные блоки DC являются неотъемлемой частью роботизированных рук, захватов и мобильных роботов, где ограничения пространства и веса имеют решающее значение.

Промышленная автоматизация

При производстве сокращение передачи используется в конвейерных системах, оборудовании для обработки материалов и автоматизированной технике. Коробки передач позволяют этим системам работать с оптимальными скоростями и крутящими моментами, обеспечивая плавные и эффективные производственные процессы. Долговечность и надежность имеют первостепенное значение, учитывая непрерывную работу и высокие нагрузки, типичные в промышленных настройках.

Электромобили и мобильные устройства

Электрические транспортные средства (EV), скутеры и инвалидные коляски используют оборотные двигатели DC, чтобы обеспечить необходимый крутящий момент для движения при управлении энергопотреблением. Сокращение передачи обеспечивает эффективное ускорение и обработку различных мест, повышая производительность и пользовательский опыт этих решений для мобильности.

Продвинутые соображения

Обратная реакция и точность позиции

Обратная реакция относится к небольшому движению между зубцами передач сеткой при обращении направления. В приложениях, требующих высокой точности позиционирования, обратная реакция может вводить ошибки. Минимизация обратной реакции включает в себя точное производство шестерни, использование предварительно загруженных систем передачи или выбора типов передач, по своей природе, предназначенных для нижней обратной реакции, таких как гармонические диски или некоторые системы планеты.

Расширенные моторные решения DC решают эти проблемы, включив высокопрофессиональные компоненты и методы сборки, обеспечивая постоянную и точную производительность.

Техническое обслуживание и смазка

Правильное обслуживание продлевает срок службы коробок передач. Регулярный осмотр на износ, обеспечение адекватной смазки и замена изношенных компонентов предотвращают сбои и поддерживают эффективность. Смазка уменьшает трение и тепло, но тип метода смазки и смазки (смазка, масляная ванна и т. Д.) Должно быть подходит для конкретной коробки передач и рабочих условий.

Новые технологии и инновации

Аддитивное производство в производстве снаряжения

Аддитивное производство, или 3D -печать, революционизирует производство передач и коробок передач. Эта технология обеспечивает быстрое прототипирование и создание сложных геометрий, которые ранее были затруднены или невозможны для изготовления. Пользовательские моторные решения DC могут быть быстро разработаны, что обеспечивает большие инновации и адаптивность в дизайне.

Умные коробки передач и мониторинг состояния

Интеграция датчиков и технологии IoT в коробки передач облегчает мониторинг параметров производительности в реальном времени, таких как температура, вибрация и износ. Эти данные обеспечивают прогнозное обслуживание, сокращая время простоя и продление срока эксплуатации оборудования. Умные коробки передач способствуют инициативам Industry 4.0, повышая эффективность и надежность в промышленных приложениях.

Заключение

Объединение двигателя постоянного тока - это критический процесс, который повышает универсальность и применимость этих широко используемых двигателей. Эффективно снижая скорость и увеличение крутящего момента, сокращение снаряжения позволяет двигателям постоянного тока соответствовать конкретным требованиям разнообразных применений, от точной робототехники до тяжелых промышленных машин.

Понимание принципов уменьшения передачи, выбора соответствующей системы передачи и с учетом таких факторов, как эффективность, выбор материалов и техническое обслуживание, являются важными этапами в разработке эффективных электромеханических систем. Поскольку технологические достижения, инновации в материалах, производственных процессах и интеллектуальных технологиях продолжают расширять возможности и применение моторных решений DC .

Содержившись информированными об этих разработках и применяя передовые практики в области проектирования и внедрения, инженеры могут использовать весь потенциал двигателей постоянного тока, способствуя достижениям в области автоматизации, транспорта, медицинских устройств и бесчисленных других областей, где точное и надежное контроль движения имеет первостепенное значение.
