Unipolar

То же, что и каталог

То же, что и каталог

То же, что и каталог

То же, что и каталог

То же, что и каталог

Биполярная серия

Каталог x 2

Каталог x 4

Каталог x 0,707

Каталог x 1.414

Каталог x 1.414

Биполярная половина катушки

То же, что и каталог

То же, что и каталог

То же, что и каталог

То же, что и каталог

То же, что и каталог

Биполярная параллель

Каталог x 0,5

То же, что и каталог

Каталог x 1.414

Каталог x 0,707

Каталог x 1.414

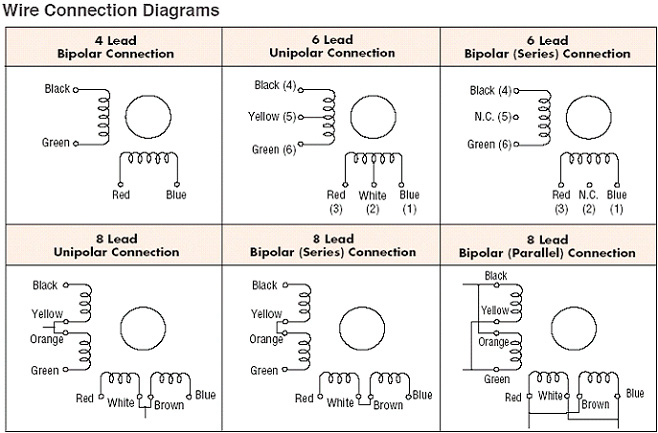

Customer'sdriver

Мотор
Выбор

Что делать

Как это сделать

Конечный результат

Unipolar
(6 лидов)

6 ведущий мотор

Использовать как есть
(Unipolar)

6 лидов

Биполярный
(4 свинца)

8 ведущий мотор

Преобразовать в
Unipolar

Связывать желтый и оранжевый вместе и использовать и
Связывать белый и коричневый вместе и использовать

6 лидов

6 ведущий мотор

Преобразовать в
Серии

Щеять желтые и белые выводы и не используйте

4 Ведущих

Преобразовать в
Половина катушки

Лента с черных и красных лидов или
Лента с зелеными и синими свинцами

4 Ведущих

8 ведущий мотор

Преобразовать в
Серии

Подключите желтый и оранжевый, ленту и
Подключите белый и коричневый и наклеивайте

4 Ведущих

Преобразовать в
Параллель

Связывать черный и апельсин вместе и
Связывать желтый и зеленый вместе и
Связывать красный и коричневый вместе и
Связывать белый и синий вместе

4 Ведущих

Преобразовать в
Половина катушки

Лента с черного, желтого, красного и белого или
Лента с оранжевого, зеленого, коричневого и синего

4 Ведущих
