Введение

Зубчатые передачи являются основой многих механических систем. Вы когда-нибудь задумывались, какой тип шестерни лучше подойдет для вашего проекта — прямозубая или косозубая ? В этой статье мы рассмотрим сильные и слабые стороны обоих. Вы узнаете, какой тип шестерни лучше всего подходит для вашего конкретного применения.

Понимание прямозубых и косозубых передач

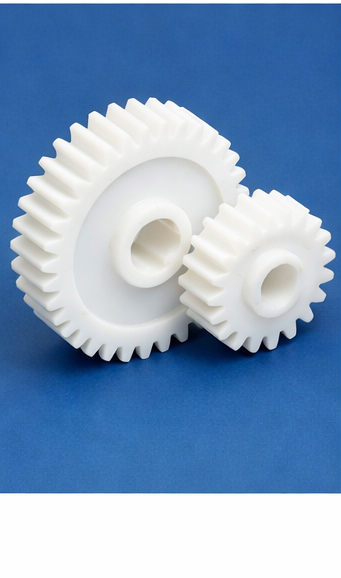

Что такое цилиндрическая шестерня?

Цилиндрические шестерни являются наиболее основным и широко используемым типом зубчатых передач. Они имеют прямые зубья, параллельные оси шестерни. Эти шестерни считаются самой простой конструкцией, а благодаря своей простой конструкции они также являются наиболее экономичными. Цилиндрические шестерни просты в изготовлении, что делает их идеальными для многих отраслей промышленности. Они особенно полезны в системах с низкой и средней скоростью, где главными критериями являются эффективность, надежность и простота.

Ключевые характеристики прямозубых передач:

● Конструкция зубьев: цилиндрические шестерни имеют прямые зубья, которые непосредственно зацепляются друг с другом, что позволяет им эффективно передавать крутящий момент.

● Эффективная передача мощности. Зубья сцепляются прямолинейно, что делает процесс передачи мощности эффективным на низких и средних скоростях.

● Простота изготовления: поскольку зубья прямые, а шестерни просты по конструкции, их относительно легко и недорого изготовить по сравнению с другими типами шестерен, такими как косозубые или конические шестерни.

Несмотря на свои преимущества, прямозубые передачи имеют некоторые ограничения:

● Шум и вибрация: прямое зацепление зубьев прямозубых шестерен создает внезапную ударную нагрузку при контакте каждого зуба. Такое резкое включение вызывает значительный шум и вибрацию, особенно когда шестерни вращаются на высоких скоростях. Это может быть недостатком в приложениях, где важна бесшумная работа.

● Ограниченная грузоподъемность. Хотя цилиндрические шестерни эффективны при нагрузках от низких до умеренных, их способность выдерживать высокие крутящие моменты ограничена. При воздействии тяжелых нагрузок внезапное зацепление зубов может вызвать больший износ, сокращая срок их службы.

Несмотря на эти недостатки, цилиндрические шестерни по-прежнему являются наиболее широко используемым типом передач в тех случаях, когда скорость и шум не являются критическими проблемами. Некоторые из наиболее распространенных применений прямозубых шестерен включают в себя:

● Автомобильные зубчатые передачи: используются в трансмиссионных системах транспортных средств для эффективной передачи мощности.

● Конвейерные системы: цилиндрические шестерни часто используются в конвейерных механизмах, которые транспортируют материалы на заводах или складах.

● Часы и электрические отвертки. В этих устройствах используются прямозубые шестерни для эффективной передачи движения при низкоскоростных операциях.

Простота прямозубых шестерен гарантирует минимальные потери энергии, что делает их идеальными для применений на умеренных скоростях. Однако при использовании в высокоскоростных приложениях недостатки шума и вибрации становятся более выраженными.

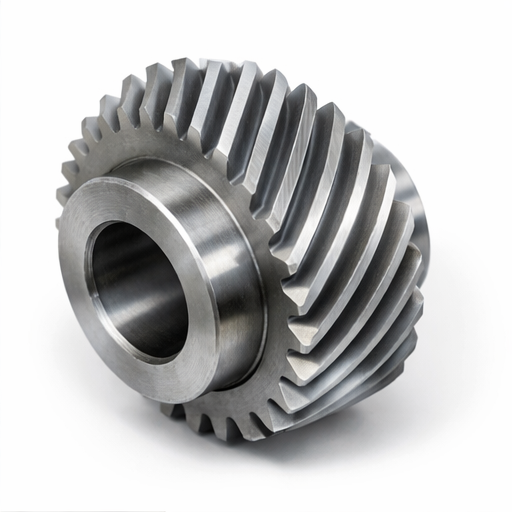

Что такое косозубая передача?

Косозубые шестерни отличаются от прямозубых конструкцией зубьев. Вместо прямых зубьев косозубые шестерни имеют зубья, срезанные под углом, обычно от 15 ° до 30 °. Такой угол зубьев создает постепенное зацепление между зубьями, что приводит к более плавной и тихой работе по сравнению с прямозубыми шестернями. Конструкция спиральных зубьев позволяет одновременно задействовать несколько зубьев, что помогает более равномерно распределять нагрузку и снижает ударные нагрузки во время работы.

Одним из ключевых преимуществ косозубых передач является их способность выдерживать более высокие нагрузки по сравнению с прямозубыми. Постепенное зацепление и способность распределять нагрузку на несколько зубьев делают косозубые шестерни более прочными и лучше подходящими для работы с высоким крутящим моментом. Они широко используются в системах, где важна высокая скорость, высокая нагрузка и плавность работы.

Ключевые характеристики косозубых передач:

● Наклонные зубья: Зубья косозубой шестерни расположены под углом, что позволяет им входить в зацепление постепенно и непрерывно, что приводит к снижению шума и вибрации.

● Более высокая грузоподъемность: способность косозубых шестерен одновременно зацеплять несколько зубьев позволяет им выдерживать более высокие нагрузки и больший крутящий момент по сравнению с прямозубыми шестернями.

● Более плавная работа: постепенное зацепление зубьев в косозубых шестернях обеспечивает более плавную работу, особенно на более высоких скоростях. Это приводит к меньшему износу, что делает косозубые шестерни более долговечными и надежными в сложных условиях эксплуатации.

Косозубые шестерни часто используются в тех случаях, когда ключевыми вопросами являются снижение шума и долговечность, например, в высокопроизводительном оборудовании. Некоторые распространенные варианты использования косозубых передач включают в себя:

● Высокопроизводительные автомобильные трансмиссии. В трансмиссиях транспортных средств обычно используются косозубые шестерни из-за их способности выдерживать высокий крутящий момент и обеспечивать плавное переключение передач.

● Аэрокосмическое машиностроение. Авиационная промышленность использует косозубые передачи в критически важных системах, где точность и плавность работы имеют решающее значение.

● Промышленное оборудование. В станках с ЧПУ и другом высокоточном промышленном оборудовании часто используются косозубые шестерни, обеспечивающие плавную работу при высоких нагрузках.

Благодаря своей конструкции косозубые передачи работают гораздо плавнее, чем прямозубые, в условиях высоких скоростей и высокого крутящего момента. Их способность распределять нагрузку между несколькими зубьями также снижает износ и увеличивает срок службы зубчатой ​​передачи. Однако косозубые шестерни сложнее изготовить из-за наклонных зубьев, что делает их производство более дорогим по сравнению с прямозубыми.

Сравнение прямозубых и косозубых передач

Ключевые различия между косозубыми и прямозубыми шестернями

Дизайн и взаимодействие зубов

Одно из основных различий между прямозубыми и косозубыми шестернями заключается в конструкции их зубьев. Прямозубые шестерни имеют прямые зубья, которые входят в зацепление одновременно, что приводит к немедленному удару при зацеплении зубьев. Это приводит к высокому уровню вибрации и шума на более высоких скоростях, что делает цилиндрические шестерни непригодными для применений, чувствительных к шуму.

Напротив, косозубые шестерни имеют зубья, срезанные под углом, что позволяет им включаться постепенно. Такое постепенное включение приводит к более плавной передаче мощности, что приводит к снижению шума и вибрации, особенно на высоких скоростях. Более плавное зацепление также помогает снизить износ, что продлевает срок службы шестерни.

Сравнение грузоподъемности

Косозубые шестерни выдерживают гораздо более высокие нагрузки, чем прямозубые. Причиной этого является более высокий коэффициент контакта косозубых шестерен, что означает, что в любой момент времени в зацепление входит больше зубьев, что помогает более равномерно распределять нагрузку. Это снижает риск отказа и делает косозубые передачи идеальными для тяжелых условий эксплуатации.

С другой стороны, прямозубые шестерни зацепляются с меньшим количеством зубьев одновременно, а это означает, что они имеют более низкий коэффициент контакта и менее эффективны при выдерживании высоких нагрузок. Хотя цилиндрические шестерни подходят для умеренных нагрузок, они с большей вероятностью изнашиваются и выходят из строя в тяжелых условиях.

Эффективность передачи энергии

С точки зрения эффективности прямозубые передачи имеют преимущество на более низких скоростях. Благодаря прямому зацеплению зубьев прямозубые шестерни могут передавать мощность с высоким КПД (98-99%). Однако эта эффективность значительно падает на более высоких скоростях, поскольку внезапное зацепление зубьев приводит к увеличению трения, шума и вибрации.

Напротив, косозубые шестерни работают с несколько меньшим КПД (96-98%) из-за дополнительного трения скольжения между расположенными под углом зубьями. Несмотря на это, косозубые передачи более эффективны на более высоких скоростях, где их способность снижать шум и вибрацию компенсирует незначительную потерю эффективности.

Сравнение производительности: эффективность, шум и долговечность

Эффективность

На низких скоростях прямозубые шестерни более эффективны из-за минимального трения скольжения между зубьями. Это приводит к повышению эффективности передачи энергии. Однако с увеличением скорости прямозубые шестерни становятся менее эффективными из-за увеличения ударной нагрузки и трения.

С другой стороны, косозубые передачи больше подходят для высокоскоростных применений. Несмотря на небольшое снижение эффективности из-за трения скольжения, их плавная работа и распределение нагрузки помогают поддерживать хорошие характеристики даже на более высоких скоростях.

Шум и вибрация

Одним из наиболее заметных отличий прямозубых и косозубых передач являются их шумовые и вибрационные характеристики. Прямозубые шестерни создают значительный шум и вибрацию, особенно на высоких скоростях. Резкое зацепление зубьев приводит к ударным нагрузкам, которые создают шум и вибрацию, которые в некоторых случаях могут оказаться разрушительными.

С другой стороны, косозубые шестерни работают намного тише из-за постепенного зацепления зубьев. Плавное зацепление зубьев снижает ударную нагрузку, возникающую в прямозубых шестернях, что приводит к более тихой работе и снижению вибрации. Это делает косозубые передачи предпочтительным выбором для чувствительных к шуму сред, например, в автомобильной и аэрокосмической промышленности.

Долговечность и износ

Долговечность косозубых шестерен превосходит долговечность прямозубых шестерен в тяжелых условиях эксплуатации. Поскольку косозубые шестерни распределяют нагрузку на несколько зубьев, они испытывают меньшие нагрузки и износ, что приводит к увеличению срока службы. Это особенно важно в системах с высоким крутящим моментом или высокой нагрузкой.

Однако цилиндрические шестерни более склонны к износу при больших или нестабильных нагрузках из-за более низкого коэффициента контакта. Хотя они идеально подходят для умеренных нагрузок, в тяжелых условиях они имеют тенденцию изнашиваться быстрее.

Контроль вибрации

Косозубые шестерни превосходно контролируют вибрацию благодаря более плавной работе. Постепенное зацепление зубьев сводит к минимуму ударные нагрузки, создающие вибрации в прямозубых шестернях. Это делает косозубые передачи более подходящими для применений, где снижение вибрации имеет решающее значение для поддержания производительности и долговечности оборудования.

Факторы проектирования и производства

Стоимость и сложность производства

Одним из основных преимуществ прямозубых передач является их простота и дешевизна изготовления. Цилиндрические шестерни обычно производятся с использованием простого процесса двухмерной резки, что делает их производство быстрее и дешевле. Это делает цилиндрические шестерни привлекательным вариантом для недорогих применений, где высокая скорость и снижение шума не имеют решающего значения.

Напротив, косозубые шестерни требуют более сложного процесса трехмерной резки и специального инструмента из-за наклонных зубьев. Производственный процесс более трудоемкий и дорогостоящий, что увеличивает общую стоимость косозубых передач. Однако более высокая производительность и долговечность косозубых передач часто оправдывают дополнительные затраты в высокоскоростных приложениях с высокими нагрузками.

Требования к пространству

Цилиндрические шестерни имеют компактную конструкцию, требующую минимального осевого пространства. Это делает их идеальными для приложений с ограниченным пространством или где простота является приоритетом. Однако косозубым шестерням требуется больше осевого пространства из-за необходимости в упорных подшипниках, способных выдерживать осевое усилие, создаваемое расположенными под углом зубьями.

Дополнительное пространство, необходимое для косозубых передач, может сделать их менее подходящими для ограниченного пространства, но идеальными для применений, где производительность важнее, чем экономия пространства.

Сборка и обслуживание

Цилиндрические шестерни проще собирать и обслуживать благодаря простой конструкции. Они не требуют точного выравнивания и при необходимости могут быть легко заменены.

С другой стороны, косозубые шестерни требуют более тщательного выравнивания и большей точности при сборке. Им также необходимы упорные подшипники, чтобы выдерживать осевое усилие, создаваемое расположенными под углом зубьями. В результате косозубые шестерни могут потребовать большего обслуживания и ухода во время сборки, особенно при высоких нагрузках или высоких скоростях.

Когда выбирать прямозубые шестерни

Идеальные приложения

Цилиндрические шестерни лучше всего подходят для применений с низкой и средней скоростью, где экономическая эффективность является приоритетом. Они идеально подходят для:

● Конвейеры и системы обработки материалов.

● Сельскохозяйственное оборудование, такое как кормосмесители и шнеки.

● Бытовая техника, включая стиральные машины и блендеры.

Ключевые преимущества

● Экономическая эффективность: цилиндрические шестерни дешевле производить и обслуживать.

● Высокая эффективность: цилиндрические шестерни превосходно работают на низких скоростях с минимальными потерями энергии.

● Простота: их легко спроектировать, изготовить и заменить.

Когда цилиндрические шестерни подходят лучше всего

Выбирайте прямозубые шестерни, если ваше применение:

● Не требует тихой работы.

● Работает на низких и средних скоростях.

● Требуется доступное и простое решение.

Когда выбирать косозубые передачи

Идеальные приложения

Косозубые шестерни отлично подходят для высокоскоростных, высоконагруженных и чувствительных к шуму применений. Рассмотрите возможность использования косозубых передач в:

● Автомобильные трансмиссии для плавной и бесшумной работы.

● Аэрокосмические системы, требующие высокой несущей способности.

● Станки с ЧПУ и промышленные роботы, которым необходима точность и бесшумная работа.

Ключевые преимущества

● Более тихая работа: постепенное зацепление зубьев снижает шум, что делает их пригодными для условий, чувствительных к шуму.

● Повышенная грузоподъемность: они могут выдерживать более высокие нагрузки и хорошо работают в тяжелых условиях эксплуатации.

● Более плавная работа: расположенные под углом зубья обеспечивают меньшую вибрацию, что приводит к созданию более надежных и долговечных зубчатых передач.

Критические соображения

Выбирайте косозубые передачи, если для вашего применения требуется:

● Тихая и плавная работа на высоких скоростях.

● Повышенная несущая способность.

● Превосходная производительность, несмотря на более высокие производственные затраты.

Правило быстрого принятия решения при выборе снаряжения

Как принять решение на основе скорости и нагрузки

Заключение

В этой статье мы сравнили косозубые и прямозубые передачи, подчеркнув их ключевые различия в производительности, грузоподъемности, эффективности и уровне шума. Цилиндрические шестерни экономически эффективны и идеально подходят для низкоскоростных применений, а косозубые шестерни отлично подходят для высокоскоростных систем с высокими нагрузками и более тихой работой. В зависимости от ваших конкретных потребностей выберите снаряжение, которое лучше всего соответствует вашим требованиям. I.CH Motion предлагает высококачественные решения в области зубчатых передач, обеспечивающие оптимальную производительность и надежность в различных отраслях промышленности, а также передовые услуги по проектированию и поддержке.

Часто задаваемые вопросы

Вопрос: Для чего используются цилиндрические шестерни?

Ответ: Цилиндрические шестерни обычно используются в автомобильных зубчатых передачах, конвейерных системах и базовом оборудовании, где эффективность имеет решающее значение на умеренных скоростях.

Вопрос: Чем косозубые шестерни отличаются от прямозубых?

Ответ: Косозубые шестерни имеют наклонные зубья для более плавной и тихой работы, тогда как прямозубые шестерни имеют прямые зубья и лучше всего подходят для работы на низких скоростях.

Вопрос: Почему мне следует выбирать косозубые шестерни, а не прямозубые?

Ответ: Косозубые шестерни идеально подходят для высокоскоростных, высоконагруженных и чувствительных к шуму применений благодаря их превосходной грузоподъемности и более тихой работе по сравнению с прямозубыми шестернями.

Вопрос: Каковы преимущества прямозубых передач?

Ответ: Цилиндрические шестерни экономичны, просты в изготовлении и эффективны при низких и средних скоростях, но имеют тенденцию производить больше шума на более высоких скоростях.

Вопрос: Косозубые шестерни дороже прямозубых?

О: Да, косозубые шестерни, как правило, дороже из-за сложного производственного процесса, но они обеспечивают более высокую нагрузочную способность и более тихую работу.

Вопрос: Как мне выбрать между косозубыми и прямозубыми шестернями?

Ответ: Выбирайте цилиндрические шестерни для низкоскоростных применений и косозубые шестерни для высокоскоростных, высоких нагрузок или чувствительных к шуму сред.
