Введение

Косозубые шестерни работают плавно и бесшумно.

Но означает ли тишина меньше обслуживания? Смазка – критический вопрос для косозубых передач.

Он контролирует трение, нагрев и долгосрочную надежность. В этой статье вы узнаете, когда требуется смазка, как она работает и что произойдет, если она выйдет из строя.

Косозубые шестерни и поведение контакта с зубьями

Как геометрия зубьев косозубой шестерни влияет на трение

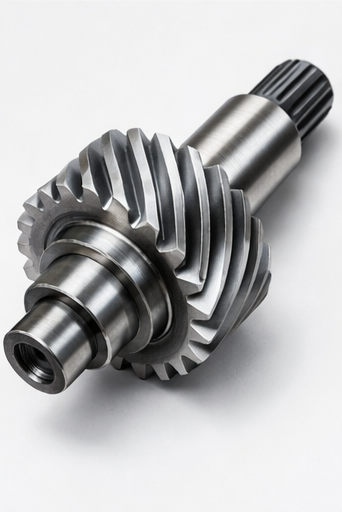

Косозубые шестерни характеризуются зубьями, срезанными под углом относительно оси шестерни. Такая угловая геометрия позволяет зубьям постепенно входить в контакт по ширине поверхности, что снижает ударную нагрузку и улучшает плавность хода при передаче мощности. Поскольку крутящий момент передается постепенно, а не резко, вибрация и шум значительно снижаются по сравнению с конструкциями с прямыми зубьями.

Однако та же угловая геометрия вводит непрерывный компонент скольжения во время построения сетки. В отличие от прямозубых зубчатых колес, где в контакте вблизи линии подачи преобладает движение качения, косозубые шестерни испытывают скольжение по большей части боковой поверхности зуба от входа до выхода. Такое скольжение происходит при нормальной работе, даже если выравнивание, нагрузка и установка правильны.

Скользящий контакт неизбежно порождает трение, а трение преобразует механическую энергию в тепло. По мере увеличения скорости вращения соответственно увеличивается и скорость скольжения, что усиливает выделение тепла на поверхности зуба. Поскольку в косозубых передачах невозможно устранить скольжение, смазка становится необходимой. Смазка должна образовывать устойчивую пленку, разделяющую металлические поверхности как при качении, так и при скольжении. Без такого разделения микроскопические неровности поверхности взаимодействуют напрямую, что приводит к быстрому износу даже при умеренных нагрузках.

Распределение нагрузки и контактные напряжения в косозубых передачах

Одним из ключевых преимуществ косозубых шестерен является их способность распределять нагрузку на несколько зубьев одновременно. Эта характеристика распределения нагрузки снижает пиковую нагрузку на отдельные зубы и повышает общую долговечность. По сравнению с прямозубыми шестернями концентрация напряжений в любой отдельной точке контакта ниже, что обеспечивает более высокую грузоподъемность.

При этом увеличивается продолжительность контакта каждого зуба. Поскольку несколько зубьев остаются в зацеплении на протяжении более длинной дуги вращения, каждый зуб остается под нагрузкой в ​​течение более длительного периода. Такое увеличенное время контакта увеличивает совокупное поверхностное напряжение и предъявляет более высокие требования к характеристикам смазки.

Для сохранения разделения сопрягаемых поверхностей смазочная пленка должна оставаться стабильной по всей зоне контакта. Стабильность пленки зависит от вязкости смазки, контактного давления и относительной скорости скольжения. Если вязкость слишком низкая, пленка разрушается под нагрузкой. Если подача масла непостоянна, наступает голодание. В обоих случаях поверхностная усталость начинается ниже видимой поверхности и быстро прогрессирует после возникновения.

Почему потребность в смазке выше, чем ожидают многие пользователи

Тихая работа часто приводит к неверным предположениям о напряжении в шестерне. Косозубые шестерни производят меньше шума, чем прямозубые, что может маскировать ранние признаки повреждения поверхности. Многие операторы связывают низкий уровень шума с низким износом, но это соотношение не справедливо для систем с косозубыми зубчатыми колесами.

Скорость скольжения является основным скрытым фактором потребности в смазке. По мере увеличения скорости, крутящего момента и угла спирали увеличивается скорость скольжения и ускоряется выделение тепла при трении. Повреждения обычно начинаются на микроскопическом уровне и прогрессируют незаметно. К тому времени, когда шум или вибрация становятся заметными, повреждение поверхности часто уже на поздней стадии. Вот почему потребность в смазке для косозубых передач выше, чем первоначально ожидали многие пользователи.

Требуют ли косозубые шестерни смазки?

Краткий ответ: когда требуется смазка

В реальных промышленных условиях косозубые передачи требуют смазки в большинстве условий эксплуатации. Смазка необходима, когда шестерни работают в закрытых корпусах, когда тангенциальная скорость достигает среднего или высокого уровня, а также когда нагрузки являются постоянными, а не прерывистыми. Эти условия характерны для большинства промышленных зубчатых систем.

Конструкторы зубчатых передач предполагают наличие смазки при выборе геометрии зубьев, качества поверхности и материалов. Эксплуатация косозубых передач без смазки нарушает эти конструктивные допущения и значительно увеличивает риск преждевременного выхода из строя. По этой причине смазку следует рассматривать как функциональное требование, а не как дополнительное техническое обслуживание.

Ситуации, когда потребность в смазке становится критической

Определенные условия эксплуатации резко увеличивают потребность в смазке. Повышенные рабочие температуры снижают вязкость смазки, что ослабляет масляную пленку и ограничивает ее способность выдерживать контактные напряжения. Длительные рабочие циклы препятствуют адекватному восстановлению охлаждения, что приводит к накоплению тепла в зубчатом зацеплении. Прецизионные системы передачи еще больше увеличивают влияние качества смазки, поскольку даже незначительный поверхностный износ может повлиять на люфт, эффективность и точность позиционирования.

В таких ситуациях качество смазки напрямую влияет на стабильность работы. Плохая смазка приводит к ускоренному износу, потере эффективности и повышенной вибрации, даже если шестерни правильно выровнены и изготовлены в соответствии со спецификациями.

Редкие случаи, когда смазка может быть минимальной.

Минимальная смазка ограничивается конкретными и контролируемыми сценариями, такими как работа на очень низкой скорости, легкие и предсказуемые нагрузки, а также прерывистое движение с достаточными периодами охлаждения. Даже в этих случаях износ все равно происходит, а срок службы сокращается по сравнению с полностью смазанными системами.

Выбор минимальной смазки представляет собой инженерный компромисс. Это упрощает обслуживание в краткосрочной перспективе, но увеличивает долгосрочные затраты на замену. Для большинства промышленных применений этот компромисс не оправдан.

Требования к смазке косозубых передач

Снижение трения и контроль нагрева

Одной из основных функций смазки является уменьшение трения между сопрягаемыми зубьями. Меньшее трение напрямую снижает выделение тепла на контактной поверхности. В косозубых передачах тепло возникает в результате комбинированного воздействия движения качения и скольжения, которое усиливается с увеличением скорости.

С повышением температуры вязкость смазки уменьшается. Как только вязкость падает ниже критического порога, прочность пленки снижается и разделение поверхностей больше не может поддерживаться. Эффективная смазка не только снижает трение, но и отводит тепло от зоны контакта, что становится все более важным при работе с высокими скоростями или высокими нагрузками.

Предотвращение повреждения поверхности зубов

Недостаточная смазка приводит к предсказуемым и хорошо документированным отказам. Истирание происходит, когда металлические поверхности на короткое время свариваются вместе и разрываются, оставляя полосы вдоль боковой поверхности зуба. Микропиттинг развивается в результате повторяющейся поверхностной усталости, образуя небольшие ямки, которые растут под воздействием циклических напряжений. Макропиттинг возникает в результате распространения подповерхностных трещин и вызывает видимую потерю материала.

Все эти механизмы повреждения ускоряются при недостаточной смазке. Правильная смазка задерживает их появление и замедляет их развитие, продлевая срок службы шестерен.

Смазка как фактор надежности, а не только техническое обслуживание

Качество смазки оказывает прямое и измеримое влияние на надежность передачи. Хорошо смазанная система может выдерживать незначительное смещение, изменение нагрузки и температурные колебания. Напротив, плохо смазанная система может быстро выйти из строя даже при правильном выравнивании и установке.

По этой причине смазку следует рассматривать как параметр конструкции, а не как рутинную задачу технического обслуживания. Решения о методе смазки, вязкости и стратегии мониторинга напрямую влияют на надежность системы.

Методы смазки косозубых передач

Консистентная смазка для косозубых передач

Консистентная смазка подходит для низкоскоростных и малонагруженных систем, включая открытые зубчатые передачи и прерывистые приводы. Смазка хорошо прилипает к поверхности зубов и обеспечивает герметизацию от загрязнения, что делает ее привлекательной в открытых средах.

Однако смазка плохо рассеивает тепло и разрушается при постоянном движении. На более высоких скоростях температура быстро возрастает и смазка теряет свои защитные свойства. Чрезмерная смазка еще больше увеличивает вязкостное сопротивление, снижает эффективность и ускоряет нагрев.

Смазка разбрызгиванием (метод масляной ванны)

Смазка разбрызгиванием основана на вращающихся шестернях, которые распределяют масло внутри закрытого корпуса. Для эффективности этого метода требуется минимальная рабочая скорость, и он во многом зависит от правильного контроля уровня масла. Избыток масла увеличивает потери от сбивания, а недостаток масла приводит к голоду.

По мере увеличения скорости температура масла повышается, а вязкость снижается. Во многих случаях для поддержания стабильных условий эксплуатации требуются дополнительные функции охлаждения. Смазка разбрызгиванием остается распространенным явлением, но имеет четкие ограничения при более высоких скоростях и нагрузках.

Смазка с принудительной циркуляцией масла

Системы принудительной смазки подают масло непосредственно в зубчатое зацепление с помощью капель, распыления или масляного тумана. Эти системы поддерживают высокоскоростные косозубые передачи, обеспечивая контролируемую смазку и активное охлаждение. Фильтрация и регулирование температуры еще больше повышают стабильность и надежность.

Несмотря на сложность системы и увеличение стоимости, принудительная циркуляция масла обеспечивает высочайший уровень защиты и стабильную производительность для требовательных применений.

Сравнение методов смазки косозубых передач

Как правильно смазывать косозубые шестерни

Выбор подходящего масла для цилиндрических зубчатых передач

Выбор вязкости определяет прочность смазочной пленки и энергоэффективность. Масла с более низкой вязкостью снижают вязкостное сопротивление и повышают эффективность, а масла с более высокой вязкостью улучшают защиту поверхности при тяжелых нагрузках. Правильный выбор уравновешивает эти конкурирующие требования, основанные на рабочей скорости, нагрузке и температуре.

Выбор неподходящей вязкости приводит либо к чрезмерному износу, либо к ненужной потере мощности, что снижает производительность системы.

Типичные рекомендации по выбору смазки для косозубых передач

Частота смазки и контроль

Смазочные материалы разрушаются в процессе эксплуатации из-за окисления, термического напряжения и истощения присадок. Только визуальный осмотр не может обнаружить эти изменения. Анализ масла дает представление об изменении вязкости, загрязнении и состоянии присадок, что позволяет проводить профилактическое обслуживание.

Мониторинг на основе состояния повышает надежность и сокращает время незапланированных простоев по сравнению с фиксированными интервалами технического обслуживания.

Контроль чистоты и загрязнения

Твердые частицы вызывают абразивный износ, а вода способствует коррозии и химическому разложению смазочных материалов. Загрязнение ускоряет разрушение смазки и сокращает срок службы шестерни. Эффективная фильтрация и герметизация необходимы для поддержания целостности смазочного материала и надежной защиты.

Влияние смазки на производительность косозубых передач

Влияние на эффективность и потери мощности

Смазка снижает потери на трение, но создает вязкостное сопротивление. Правильный выбор минимизирует общие потери и повышает энергоэффективность. Неправильный выбор увеличивает выделение тепла и потребление энергии, что со временем приводит к увеличению эксплуатационных расходов.

Шум и вибрация

Смазка смягчает зацепление зубьев и снижает передачу вибрации через зубчатую систему. Снижение вибрации приводит к снижению шума и снижению нагрузки на подшипники. Акустические характеристики часто отражают качество и консистенцию смазки.

Долговечность и предотвращение отказов

Смазка выполняет функцию профилактической инженерной меры. Это продлевает срок службы, сокращает время простоя и снижает частоту замены. Недостаточная смазка увеличивает совокупную стоимость владения и приводит к более раннему отказу системы.

Обзор эффектов смазки

Распространенные ошибки смазки косозубых передач

Выбор смазки по привычке, а не по условиям

Во многих системах продолжают использоваться знакомые смазочные материалы, даже если условия эксплуатации меняются. Скорость, нагрузка и температура часто со временем увеличиваются, в то время как стратегия смазки остается неизменной. Такое несоответствие создает ненужный риск и ускоряет износ.

Игнорирование порогов скорости и температуры

Каждый метод смазки имеет определенные эксплуатационные пределы. Смазка выходит из строя на высокой скорости, а смазка в масляной ванне плохо работает в экстремальных температурных условиях. Применение метода за пределами предполагаемого диапазона приводит к быстрой деградации и отказу.

Не обращая внимания на деградацию смазки

Смазочные материалы стареют даже без видимых загрязнений. Присадки истощаются, и вязкость со временем меняется. Старое масло может казаться нормальным, но оно больше не обеспечивает должной защиты, в результате чего шестерни становятся уязвимыми к быстрому повреждению.

Заключение

В большинстве реальных применений косозубые шестерни требуют смазки.

Правильная смазка снижает трение, контролирует нагрев и предотвращает повреждение поверхности.

Это также помогает поддерживать эффективность, низкий уровень шума и длительный срок службы. Это делает смазку конструктивной необходимостью, а не дополнительным обслуживанием. I.CH Motion поставляет надежные продукты для движения, рассчитанные на долговечность и стабильную работу, помогая клиентам снизить риски и повысить долгосрочную ценность.

Часто задаваемые вопросы

Вопрос: Требуют ли косозубые шестерни смазки в большинстве промышленных применений?

А: Да. В большинстве промышленных систем косозубые шестерни требуют смазки для управления скользящим контактом, контроля нагрева и предотвращения преждевременного износа.

Вопрос: Почему косозубым шестерням требуется больше смазки, чем прямозубым?

Ответ: Косозубые шестерни создают трение скольжения вдоль поверхности зуба, что увеличивает нагрев и делает смазку более важной, чем для прямозубых шестерен.

Вопрос: Могут ли косозубые передачи работать без смазки на низкой скорости?

Ответ: Косозубые шестерни могут кратковременно работать на очень низкой скорости без смазки, но при этом увеличивается износ и сокращается срок службы.

Вопрос: Что произойдет, если смазка косозубых передач недостаточна?

О: Плохая смазка приводит к появлению задиров, точечной коррозии, повышенному шуму, снижению эффективности и преждевременному выходу косозубых шестерен из строя.

Вопрос: Как следует смазывать косозубые шестерни в закрытых редукторах?

Ответ: Косозубые шестерни в закрытых коробках передач обычно смазываются с помощью систем масляной ванны или принудительной циркуляции масла.

Вопрос: Подходит ли консистентная смазка для косозубых передач?

Ответ: Консистентная смазка работает для косозубых передач при низкой скорости и небольшой нагрузке, но непригодна для работы на высоких скоростях.
