Введение

Вы когда-нибудь задумывались, как машины эффективно передают энергию? Секрет кроется в прямозубых шестернях.

Цилиндрические шестерни необходимы во многих механических системах. В этой статье вы познакомитесь с их структурой, механизмом работы и применением.

Вы также узнаете, как они помогают оптимизировать скорость и крутящий момент в различных отраслях промышленности.

Определение и основные характеристики прямозубых передач

Что такое цилиндрическая шестерня?

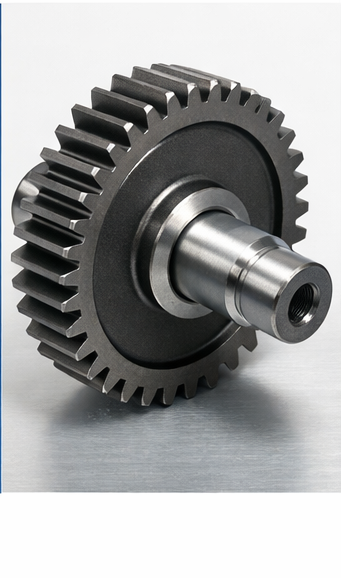

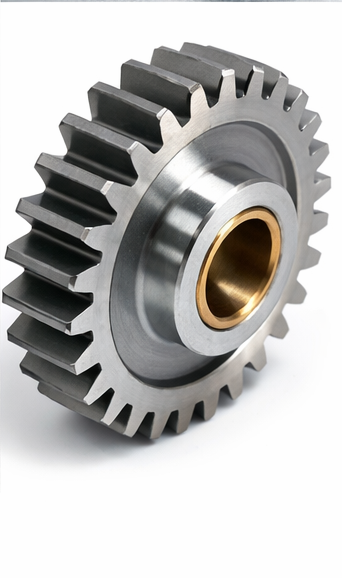

Прямозубая шестерня представляет собой цилиндрическую шестерню с прямыми зубьями, расположенными параллельно оси вращения. Эти шестерни используются для передачи движения и мощности между двумя параллельными валами. Они считаются одним из самых простых типов шестерен из-за конструкции с прямыми зубьями и широко используются в системах механического привода. Зубчатые передачи очень эффективны в приложениях, требующих эффективности и надежности, таких как коробки передач, конвейерные системы и устройства передачи мощности.

Основная роль прямозубой шестерни заключается в передаче вращательной силы (крутящего момента) с одного вала на другой. Простота конструкции облегчает их изготовление и монтаж, но это не ухудшает их эксплуатационных качеств. Когда две цилиндрические шестерни входят в зацепление, их зубья входят в зацепление напрямую, передавая движение от ведущей шестерни к ведомой. В зависимости от размера и количества зубьев прямозубые шестерни могут регулировать скорость и крутящий момент системы, обеспечивая большую гибкость механических систем.

Зацепление зубьев приводит к механическому преимуществу, обеспечивая эффективную передачу мощности между валами. Одна из самых важных вещей, которые следует понимать о прямозубых шестернях, заключается в том, что они работают только тогда, когда обе шестерни расположены на параллельных валах. Несоосность может привести к неэффективной работе и даже повреждению шестерен с течением времени.

Геометрия прямозубых шестерен

Геометрия прямозубых шестерен играет решающую роль в их работе. Несколько ключевых параметров определяют форму шестерни, и они должны быть точно рассчитаны, чтобы обеспечить плавную работу и высокую эффективность. К ним относятся:

● Диаметр шага: диаметр окружности, проходящей через центр зубьев шестерни. Делительный диаметр важен для расчета передаточного числа и определения скорости вращения системы.

● Модуль: В метрических измерениях модуль относится к отношению эталонного диаметра к количеству зубьев. Это метрический эквивалент диаметрального шага в имперской системе. Модуль определяет размер зубьев, и по мере увеличения модуля увеличивается и размер зубьев шестерни.

● Количество зубьев: количество зубьев на шестерне определяет ее передаточное число, которое напрямую влияет на скорость и крутящий момент системы. Зубья должны располагаться равномерно по окружности, чтобы обеспечить плавное зацепление с другими шестернями.

Передаточное число имеет решающее значение для определения выходной скорости и крутящего момента. Если вы хотите снизить скорость и увеличить крутящий момент, шестерня с большим количеством зубьев должна зацепляться с шестерней меньшего размера. И наоборот, если вы хотите увеличить скорость, одновременно уменьшив крутящий момент, следует использовать шестерню большего размера с меньшим количеством зубьев.

Кроме того, точность геометрии прямозубых шестерен обеспечивает более плавное зацепление зубьев, уменьшая трение, износ и потери энергии во время работы. В промышленности точность является ключом к обеспечению длительной и эффективной работы.

Типы прямозубых передач

Прямозубые шестерни бывают двух основных видов: внешние прямозубые и внутренние прямозубые. Оба типа имеют разные применения в зависимости от их конструкции, расположения зубьев и того, как они зацепляются с другими шестернями.

● Внешние цилиндрические шестерни: Эти шестерни имеют зубья по внешнему диаметру. Они являются наиболее распространенным типом и используются в самых разных областях: от автомобильных трансмиссий до конвейерных систем. Когда две внешние шестерни зацепляются, они вращаются в противоположных направлениях. Большую шестерню называют «колесом», а меньшую — «шестерней».

● Внутренние прямозубые шестерни. В отличие от внешних шестерен, внутренние прямозубые шестерни имеют зубья на внутреннем диаметре. Эти шестерни часто используются в системах планетарных передач, где внешняя шестерня входит в зацепление с внутренней шестерней. Передаточное число внутренних шестерен имеет тенденцию быть выше из-за большей площади поверхности контакта между шестернями. Внутренние цилиндрические шестерни идеально подходят для применений, где пространство ограничено, поскольку они позволяют создавать компактные зубчатые системы.

Эти два типа прямозубых шестерен выбираются на основе конструктивных требований применения, включая доступное пространство, требуемый крутящий момент и потребности в эффективности.

Как работают цилиндрические шестерни?

Контакт зубов и передача энергии

Функция прямозубой шестерни зависит от зацепления ее зубьев с зубьями другой шестерни. Ведущая шестерня упирается в зубья ведомой шестерни, передавая крутящий момент с одного вала на другой. Когда ведущая шестерня вращается, зубья ведущей шестерни входят в зацепление с зубьями ведомой шестерни, заставляя ведомую шестерню вращаться в противоположном направлении.

Передаваемый крутящий момент и скорость зависят от передаточного числа, которое определяется количеством зубьев на ведущей и ведомой шестернях. Шестерня большего размера будет вращаться медленнее, но передавать больший крутящий момент, а шестерня меньшего размера будет вращаться быстрее, но передавать меньший крутящий момент. Этот механизм позволяет цилиндрическим шестерням регулировать скорость и крутящий момент в механической системе, обеспечивая гибкость, необходимую в различных промышленных применениях.

Факторы, влияющие на производительность цилиндрической шестерни

На работу прямозубых передач влияют несколько факторов:

● Угол давления: это угол между линией действия и касательной к делительной окружности. Угол давления влияет на то, насколько эффективно зацепляются зубья шестерен, а также на их несущую способность. Больший угол давления увеличивает нагрузочную способность передачи, но может привести к повышенному износу и шуму. Для большинства прямозубых передач стандартный угол давления составляет 20 градусов.

● Люфт: Люфт – это небольшой зазор между зубьями зацепляющихся шестерен, когда они не находятся под нагрузкой. Этот зазор необходим для правильной смазки и предотвращает заедание шестерен при экстремальных нагрузках. Однако чрезмерный люфт может привести к снижению эффективности, а слишком малый люфт может привести к заклиниванию и выходу из строя шестерни.

● Зацепление зубьев. Качество зацепления зубьев влияет на эффективность передачи усилия. Хорошо спроектированные зубья обеспечивают плавное зацепление и уменьшают трение, что, в свою очередь, повышает эффективность. Плохо спроектированные или изношенные зубья могут вызвать повышенное трение, что приведет к потере мощности и преждевременному выходу из строя шестерни.

Оптимизируя эти факторы, инженеры могут улучшить характеристики прямозубых шестерен, гарантируя их надежную и эффективную работу с течением времени.

Применение прямозубых передач

Промышленное использование прямозубых передач

Цилиндрические шестерни используются в широком спектре промышленных применений благодаря своей простой конструкции и высокому КПД. Общие приложения включают в себя:

● Автомобильная промышленность: цилиндрические шестерни используются в автомобильных трансмиссиях, где они помогают передавать мощность от двигателя к колесам. Они также используются в дифференциалах, чтобы обеспечить разную скорость вращения колес при повороте.

● Машиностроение: цилиндрические шестерни широко используются в промышленном оборудовании, таком как мельницы, конвейерные системы и шестеренные насосы. Они помогают контролировать скорость и крутящий момент в этих системах, обеспечивая плавную работу и эффективную передачу мощности.

● Производство электроэнергии. При производстве электроэнергии в ветряных турбинах и другом оборудовании используются прямозубые шестерни для передачи механической энергии генераторам и преобразования ее в электрическую энергию.

В этих приложениях предпочтение отдается цилиндрическим шестерням из-за их способности эффективно передавать мощность, часто с небольшим шумом и минимальными потерями энергии.

Специализированное использование в робототехнике и медицинском оборудовании

Цилиндрические шестерни также играют решающую роль в специализированных приложениях:

● Робототехника. В мелкомасштабной робототехнике цилиндрические шестерни используются для привода роботизированных манипуляторов, захватов и других компонентов, требующих точного управления движением. Их простая конструкция обеспечивает плавное и предсказуемое движение, что делает их идеальными как для потребительских, так и для медицинских роботов.

● Медицинские устройства. Цилиндрические шестерни являются неотъемлемой частью медицинских устройств, таких как инфузионные насосы, диагностическое оборудование и хирургические инструменты. В этих приложениях шестерни должны обеспечивать высокую точность и надежность, а также способность работать в компактных, ограниченных пространствах.

Использование прямозубых передач в этих областях демонстрирует их универсальность, поскольку они могут эффективно работать в самых разных условиях: от тяжелого промышленного оборудования до деликатного медицинского оборудования.

Преимущества использования прямозубых передач

Простота и экономичность

Одним из ключевых преимуществ прямозубых передач является их простота. Конструкция с прямыми зубьями обеспечивает простоту изготовления и минимальные затраты на установку. Это делает цилиндрические шестерни экономически эффективным решением, особенно при крупносерийном производстве. По сравнению с другими зубчатыми колесами, такими как косозубые или конические, прямозубые шестерни относительно недороги в производстве, что делает их идеальными для применений, где учитываются бюджетные ограничения.

Высокая эффективность и надежность

Прямозубые передачи работают с высоким КПД, обычно в пределах 95-99%. Их прямое зацепление зубьев и отсутствие сложных углов передачи минимизируют потери энергии, что делает их очень надежными при непрерывной работе. Кроме того, прямозубые шестерни имеют меньше движущихся частей, что снижает вероятность отказа и упрощает и делает техническое обслуживание менее частым.

Минимальные потери энергии и точность

Прямое зацепление зубьев в прямозубых шестернях приводит к минимальным потерям энергии, что способствует повышению их эффективности. Более того, их точная конструкция обеспечивает стабильную работу с минимальным уровнем шума даже при работе с высоким крутящим моментом. Их точность делает их подходящими для применений, где важна последовательная и плавная передача мощности.

Материалы, используемые в прямозубых передачах

Распространенные материалы для прямозубых шестерен

Материал, используемый для прямозубых шестерен, влияет на их долговечность, производительность и стоимость. Общие материалы включают в себя:

● Пластик. Легкие и устойчивые к коррозии пластиковые шестерни подходят для работы на низких скоростях и с низкой нагрузкой.

● Чугун: экономичные и простые в обработке чугунные шестерни обычно используются в промышленности, хотя они более хрупкие, чем стальные.

● Нержавеющая сталь: нержавеющая сталь, выбранная из-за ее коррозионной стойкости, используется для изготовления шестерен в средах, где важна устойчивость к износу и коррозии.

● Алюминиевый сплав. Алюминиевые шестерни часто используются в аэрокосмической и автомобильной промышленности, идеально подходящие для применений, требующих высокого соотношения прочности и веса.

● Порошковая металлургия. Зубчатые колеса, изготовленные методом порошковой металлургии, очень долговечны и обеспечивают точные допуски, что делает их пригодными для высокопроизводительных применений.

Выбор материала и производительность

Выбор материала для прямозубых шестерен зависит от конкретного применения и условий эксплуатации. Например, пластиковые шестерни идеально подходят для бесшумной работы, но не выдерживают высоких нагрузок. Напротив, стальные шестерни обладают превосходной прочностью, но они тяжелее и дороже. Выбор правильного материала гарантирует оптимальную работу шестерен без чрезмерного износа или поломок.

Как изготавливаются цилиндрические шестерни

Производственные процессы: фрезерование, червячная обработка и ковка.

Цилиндрические шестерни могут быть изготовлены с использованием различных процессов, каждый из которых имеет свои преимущества:

● Фрезерование. Подходит для нестандартных зубчатых колес. Фрезерование идеально подходит для небольших производственных циклов и прототипов. Процесс включает в себя нарезание зубьев на заготовке шестерни с помощью фрезерного станка.

● Зубофрезерная обработка: высокоэффективный процесс массового производства. Зубофрезерная обработка использует вращающуюся фрезу (червячную фрезу) для формирования зубьев шестерни на вращающейся заготовке. Этот метод часто используется для производства стандартных зубчатых колес.

● Ковка: шестерни, изготовленные посредством ковки, чрезвычайно прочны и долговечны, что делает этот процесс подходящим для тяжелых условий эксплуатации. Однако кованые шестерни могут потребовать дополнительной механической обработки для окончательной обработки.

Производство цилиндрических зубчатых колес на заказ

Для уникальных или специализированных применений часто необходимы специальные цилиндрические шестерни. Эти шестерни разработаны с учетом конкретных требований системы, будь то размер, материал или несущая способность. Нестандартные шестерни часто используются в таких отраслях, как аэрокосмическая промышленность, робототехника и медицинское оборудование, где точные характеристики имеют решающее значение.

Для изготовления нестандартных прямозубых шестерен может потребоваться сочетание упомянутых выше методов производства, чтобы соответствовать точным спецификациям. Это гарантирует, что шестерни вписываются в общую систему и работают должным образом.

Заключение

Цилиндрические шестерни имеют решающее значение в механических системах для эффективной передачи мощности. Их простая конструкция и высокая эффективность делают их предпочтительным выбором во многих отраслях. Выбор подходящей цилиндрической шестерни зависит от конкретных потребностей, таких как скорость, крутящий момент и долговечность. Продукция I.CH Motion представляет собой надежные и высокопроизводительные цилиндрические шестерни, адаптированные для различных применений, обеспечивающие оптимальную эффективность и долгосрочную ценность.

Часто задаваемые вопросы

Вопрос: Что такое прямозубая шестерня?

A: Прямозубая шестерня — это цилиндрическая шестерня с прямыми зубьями, которая входит в зацепление с другой шестерней для передачи движения и мощности между параллельными валами.

Вопрос: Как работают прямозубые шестерни?

Ответ: Цилиндрические шестерни работают за счет зацепления зубьев, которые передают крутящий момент от одной шестерни к другой, регулируя скорость и крутящий момент в зависимости от передаточного числа.

Вопрос: Каковы преимущества использования прямозубой шестерни?

Ответ: Цилиндрические шестерни отличаются высокой эффективностью, простой конструкцией и надежностью, что делает их идеальными для различных механических систем.

Вопрос: Почему в машинах используются прямозубые шестерни?

Ответ: Цилиндрические шестерни используются в машинах для управления скоростью и передачей крутящего момента, что делает их идеальными для таких применений, как коробки передач и конвейерные системы.

Вопрос: Как выбрать правильную цилиндрическую шестерню для моей системы?

Ответ: Учитывайте такие факторы, как передаточное число, материал и грузоподъемность, чтобы выбрать лучшую цилиндрическую шестерню для ваших конкретных механических потребностей.
