P223C
I.CH
Наша планетарная коробка передач диаметром 22 мм — высокопроизводительная микропланетарная коробка передач. Обеспечивает компактный дизайн, точный контроль крутящего момента и надежную работу миниатюрных устройств, робототехники и оборудования Интернета вещей. Разработан для повышения эффективности, идеально подходит для промышленных и бытовых приложений с ограниченным пространством.
Наша планетарная коробка передач диаметром 22 мм — высокопроизводительная микропланетарная коробка передач. Обеспечивает компактный дизайн, точный контроль крутящего момента и надежную работу миниатюрных устройств, робототехники и оборудования Интернета вещей. Разработан для повышения эффективности, идеально подходит для промышленных и бытовых приложений с ограниченным пространством.
| Спецификация шестерни | ||||
| Модуль | Количество зубов | Угол давления | Диаметр отверстия | Коэффициент сокращения . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Спецификация шестерни | ||||
| Модуль | Количество зубов | Угол давления | Диаметр отверстия | Коэффициент сокращения . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Спецификация коробки передач | |||||||||||||||||
| Коэффициент сокращения | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Оцененный крутящий момент толерантности (кг.cm макс.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Максимальный моментальный толерантный крутящий момент (кг.чм ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Эффективность | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Длина (L) | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Вес (G) | 27 | 31 | 35 | 60 | 65 | ||||||||||||
| Спецификация коробки передач | |||||||||||||||||
| Коэффициент сокращения | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Оцененный крутящий момент толерантности (кг.cm макс.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Максимальный моментальный толерантный крутящий момент (кг.чм ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Эффективность | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Длина (L) | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Вес (G) | 27 | 31 | 35 | 60 | 65 | ||||||||||||

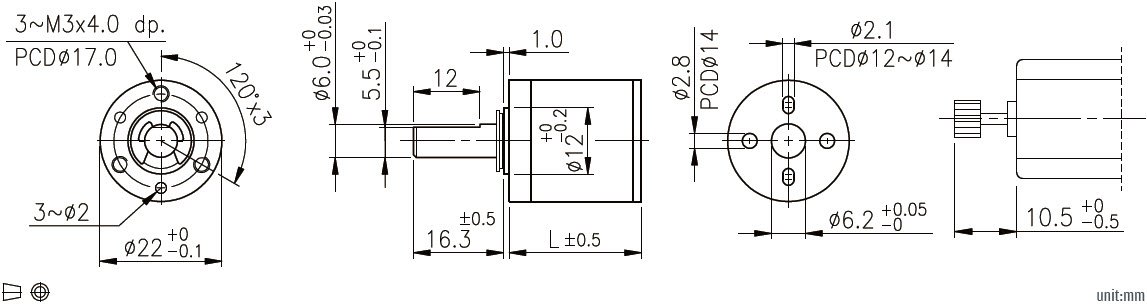

| Механические размеры |
 |
| Механические размеры |
|
Полная таблица данных
Полная таблица данных
