Бесщеточный двигатель постоянного тока с внешним ротором

• Номер детали производителя: D425
• Тип двигателя: внешний ротор бесщеточный двигатель постоянного тока.
• Размер рамы: двигатель BLDC наружного ротора 42 мм
• Электрическая скорость двигателя BLDC: 4840RPM
• Тип вала: отдельный вал или двойной вал
• Применение: двигатель ротора
Количество:
Запрос цены Добавить в корзину

  • D425 (42 мм)- 4840 об / мин, 8 полюсов

  • I.CH

По сравнению с двигателем внутреннего ротора плоский наружный ротор бесщеточный двигатель имеет более компактную структуру и нижнюю волну крутящего момента.
Под тем же объемом внешний ротор бесщеточный двигатель выведет больший крутящий момент, чем мотор внутреннего ротора. Мотор без ровного постоянного тока на внешнем роторе может быть нанесен на робот, AGV, турникс, кофеварку и так далее.
Электрическая спецификация
Модель Испадением Номинальное напряжение Текущий Количество полюсов
 Номинальная скорость Номинальный крутящий момент Пик крутящего момента Момент постоянный Длина Масса
Ом VDC A оборотный Н. СМ Н. СМ N. CM/A мм Кг
D425-01332 0.56 24 3.26 16 4840 13 39 3.69 27 150
*Примечание: мы можем настроить специальную скорость, напряжение, собранный размер.

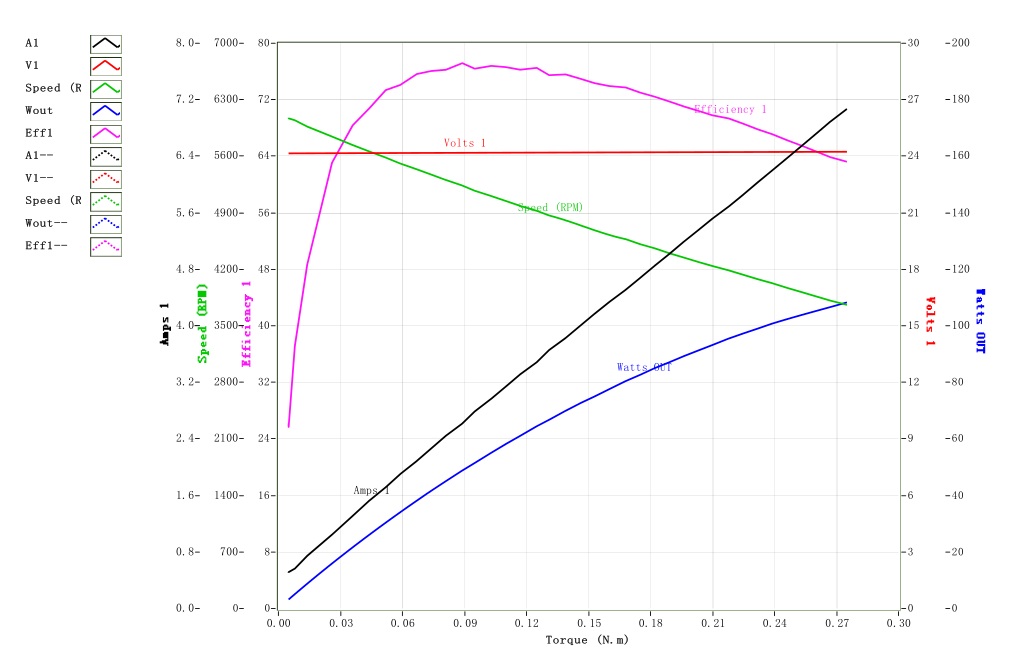

Моторные характеристики
电机 曲线

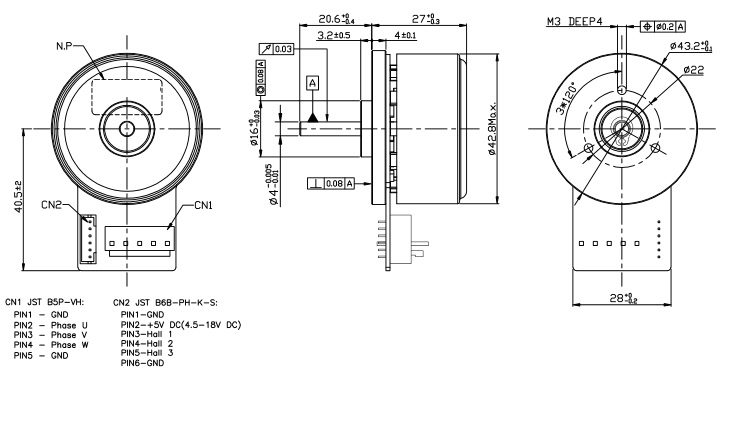

Механические размеры
尺寸图

Схема подключения
接线图Зал соединение

Обычай Вал
Круглый, D-срезанный, перекрестный просверлен, ключ, нить или пустота
вал

Бесщеточный мотор с энкодером
В соответствии с требованиями клиента

Encoder1

Бесщеточный двигатель передачи
Планетарная коробка передач бесщеточный двигатель ， коробка передач с продуктовой коробкой передач бесщепкий

圆型 减速 混合步进 8HY 系列

Разъем
Molex, Harwin, Tyco/Amp, JST и т. Д..

разъем


Свинцовые проводы и кабели
Особые длины, защитный шланг

провода
Полная таблица данных
D425-01332E.PDF
