Планетарный редуктор 30 мм.

Серия: P301
Подходящий двигатель: бесщеточный двигатель постоянного тока
Передаточное число коробки передач: от 1:4 до 1:939
Выходной вал: D-вал, круглый вал, H-вал
Тип подшипника: масляный подшипник или шарикоподшипник
Температура окружающей среды: -15 ℃ ~ 70 ℃
Применение: USB-вентилятор, игровой автомат, детектор денег
штат:
Количество:
Запрос цены Добавить в корзину

  • P301

  • I.CH

Наш прецизионный планетарный редуктор диаметром 30 мм сочетает в себе компактный дизайн и исключительную точность. Разработанный для точного управления движением, он обеспечивает высокую плотность крутящего момента и низкий люфт, обеспечивая надежную передачу мощности. Этот редуктор идеально подходит для робототехники, автоматизации и мелкосерийного оборудования. Он сочетает в себе эффективность и долговечность. Его форм-фактор 30 мм подходит для установки в труднодоступных местах, а прочная конструкция гарантирует длительный срок службы. Доверьтесь прецизионному планетарному редуктору диаметром 30 мм, который обеспечит стабильную и точную работу в критически важных условиях.


Описание  коробки передач
Жилищный
материал		Подшипник
на  выходе		Радиальная  нагрузка
 (10 мм  от  фланца)		Осевая
нагрузка  вала		Пресс  с
валом  , макс.		Радиальная  игра
вала  ​		Упорная  игра
 вала  ​		Обратная реакция
без  нагрузки
МеталлПодшипники  рукава≤3 кгф≤2,5 кгф≤10 кгф≤0,08 мм≤0,2 мм≤3 °
МеталлШариковые  подшипники≤3,5 кгф≤2,5 кгф≤10 кгф≤0,05 мм≤0,2 мм≤3 °




Спецификация  шестерни  ​  ​
МодульКоличество  зубов  ​Угол  давленияДиаметр  отверстияКоэффициент сокращения  .
0.51120 °2,28, 2,48, 2,981/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.51720 °2,28, 2,48, 2,981/4,1/14,1/51,1/189
0.5820 °2.281/35,1/939


Спецификация  коробки передач
Коэффициент  уменьшения
​		1/41/51/141/191/271/351/511/711/1001/1391/1891/2641/5161/7211/939
Номинальный  допуск
крутящего момента		22334466881010101010
Максимальный  моментальный
допуск  крутящего момента		66991212181824243030303030
Эффективность80%80%70%70%70%70%60%60%60%60%50%50%50%50%50%
Длина
(L-MM)		23.623.63030303036.436.436.436.442.842.842.842.842.8
Вес
(г)		797992929292107107107107122122122122122

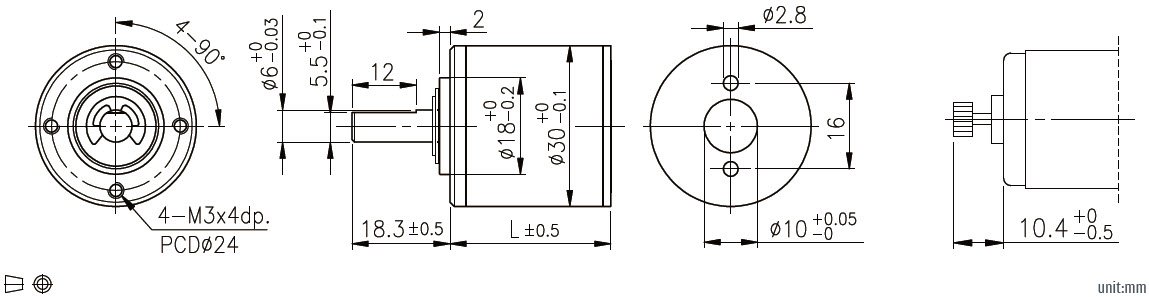

                                                          Механические размеры
Технический чертеж планетарного редуктора 30 мм


Полная таблица данных

D133.doc
