P121
Описание коробки передач 12 мм планетарной коробки передач | |||||||
| Жилищный материал | Подшипник на выходе | Радиальная нагрузка (5 мм от фланца) | Осевая нагрузка вала | Пресс с валом , макс. | Радиальная игра вала | Упорная игра вала | Обратная реакция без нагрузки |
| Металл | Подшипники рукава | ≤0,5 кгф | ≤0,5 кгф | ≤1,5 кгф | ≤0,05 мм | ≤0,2 мм | ≤3 ° |
Описание коробки передач 12 мм планетарной коробки передач | |||||||
| Жилищный материал | Подшипник на выходе | Радиальная нагрузка (5 мм от фланца) | Осевая нагрузка вала | Пресс с валом , макс. | Радиальная игра вала | Упорная игра вала | Обратная реакция без нагрузки |
| Металл | Подшипники рукава | ≤0,5 кгф | ≤0,5 кгф | ≤1,5 кгф | ≤0,05 мм | ≤0,2 мм | ≤3 ° |
Спецификация шестерни | ||||
| Модуль | Количество зубов | Угол давления | Диаметр отверстия | Коэффициент сокращения . |
| 0.25 | 12 | 20 ° | 1.49 | |
Спецификация шестерни | ||||
| Модуль | Количество зубов | Угол давления | Диаметр отверстия | Коэффициент сокращения . |
| 0.25 | 12 | 20 ° | 1.49 | |
| Спецификация коробки передач | |||||
| Коэффициент сокращения | Оцененный крутящий момент толерантности (кг.cm макс.) | Максимальный моментальный толерантный крутящий момент (кг.чм ) | Эффективность | Длина (L-MM) | Вес (G) Подшипники рукава |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |
| Спецификация коробки передач | |||||
| Коэффициент сокращения | Оцененный крутящий момент толерантности (кг.cm макс.) | Максимальный моментальный толерантный крутящий момент (кг.чм ) | Эффективность | Длина (L-MM) | Вес (G) Подшипники рукава |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |

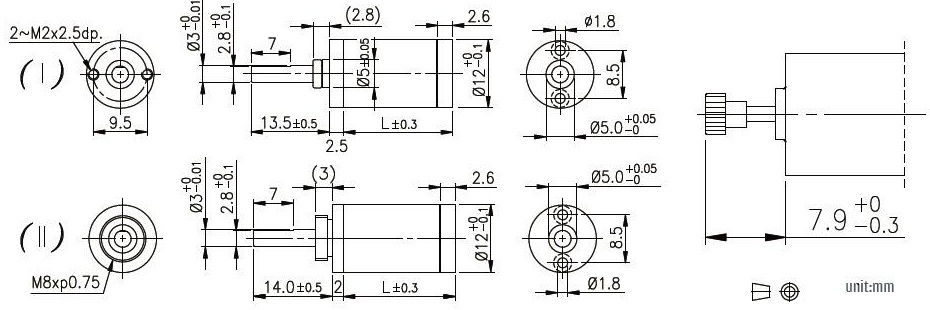

| Механические размеры |
 |
| Механические размеры |
|
Полная таблица данных
Полная таблица данных
