Д122А2
I.CH

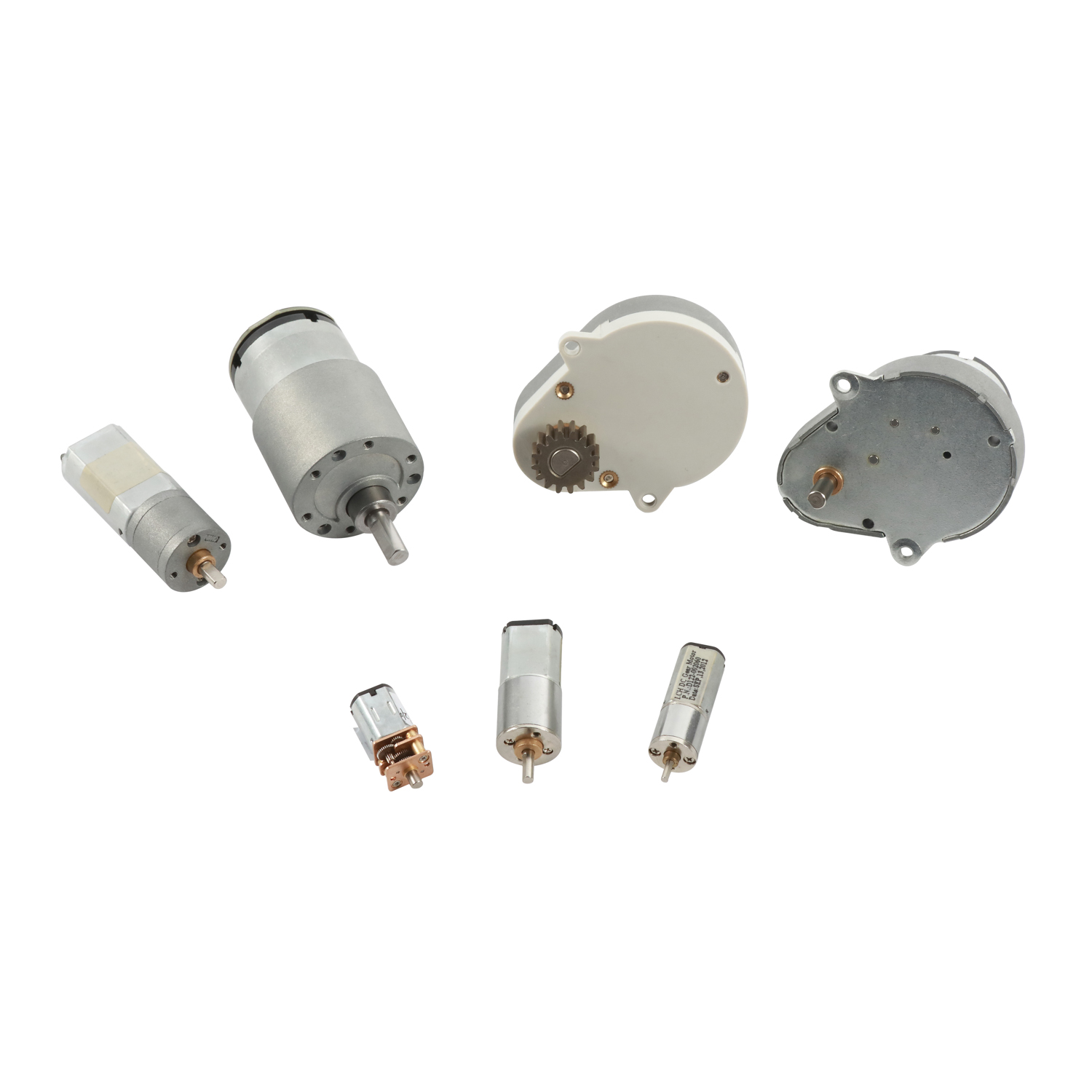

12MM DC Spur Gear Motor
Описание
Редукторный двигатель постоянного тока представляет собой механизм передачи мощности, который должен использовать скорость шестерни в качестве преобразователя, количество замедления вращения двигателя в число оборотов и получать больший крутящий момент механизма.В настоящее время сфера применения мотор-редуктора очень обширна в механизмах, используемых для передачи энергии и электроприборах, таких как: строительство тяжелого машиностроения, автоматическое производственное оборудование машиностроения, бытовая техника, роботы, торговые автоматы, кофемашины, игрушки. и так далее.
Поскольку цилиндрические шестерни представляют собой простые компоненты, их легко устанавливать.И по сравнению с червячной, планетарной передачей стоимость относительно невысока.Итак, схема, которую разрабатывает I.CH, заключается в использовании 12-мм двигателя постоянного тока и цилиндрического редуктора.Если у вас есть особые потребности, мы можем сделать заказ.Для мотор-редуктора мы обеспечим высококачественное обслуживание.
Спецификация коробки передач
| Количество этапов | 3 | 4 | 5 | 6 | 7 | 8 |
Передаточное число i | 9.6 | 24 | 48 | 120 | 240 | 600 |
| 12 | 30 | 60 | 150 | 300 | 750 | |
| 75 | 187.5 | 375 | 937.5 | |||
| 12.6 | 468.8 | 1172 | ||||
| Длина редуктора L (мм) | 10.8 | 13.0 | 14.4 | 16.6 | 18.8 | |
Спецификация двигателя постоянного тока
| MODEL | НАПРЯЖЕНИЕ V | НЕТ ЗАГРУЗКИ | С МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТЬЮ | ЛАРЕК | |||||
| СКОРОСТЬ об/мин | ТЕКУЩИЙ мА | СКОРОСТЬ об/мин | МОМЕНТ кг.см | ТЕКУЩИЙ мА | ВЫХОД мВт | МОМЕНТ Кг.см | ТЕКУЩИЙ мА | ||
| Д122-001030 | 12.0 | 400 | 40 | 300 | 0.09 | 90 | 280 | 0.4 | 400 |
| Д122-002060 | 6.0 | 100 | 30 | 80 | 0.08 | 80 | 120 | 0.35 | 300 |
| Д122-001120 | 3.0 | 50 | 50 | 40 | 0.1 | 100 | 40 | 0.6 | 400 |
| Д122-003300 | 6.0 | 40 | 60 | 30 | 0.29 | 180 | 90 | 2 | 600 |
