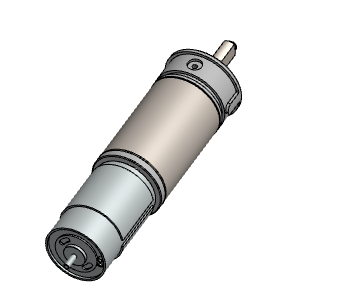

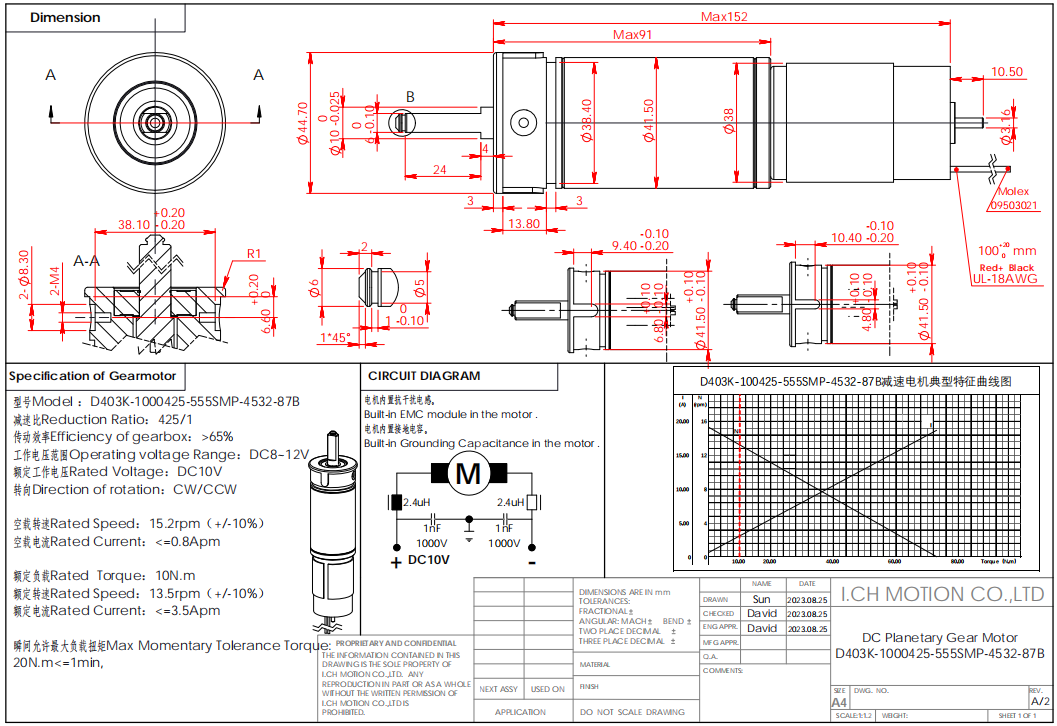

Планетарная коробка передач эконом-класса, 2-ступенчатая, с высоким передаточным числом

Основной параметр

- Крутящий момент: 10 Нм ~ 20 Нм по индивидуальному заказу

- Скорость: 14 об/мин ~ 100 об/мин по индивидуальному заказу.

- Расчетная механическая мощность: 10 Вт ~ 20 Вт по индивидуальному заказу.

- Максимальное среднее напряжение после ШИМ: 10–24 В постоянного тока.

- Максимальный средний ток: 3,0 А ~ 6,0 А.

- Доступный текущий профиль:

Для запуска двигателя ток может достигать максимум 20 А в течение 100 мс.

Стандарт ЭМС: МЭК 61000-4-2

Варианты структуры

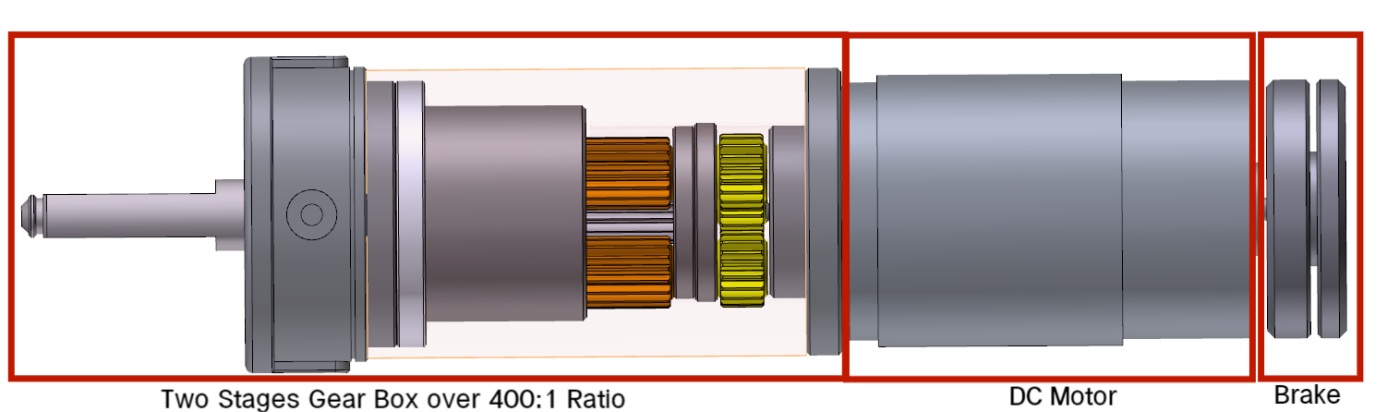

1) Матовый двигатель постоянного тока + коробка передач

2) Матовый двигатель постоянного тока + коробка передач + тормоз

3) Матовый двигатель постоянного тока + нереверсивная коробка передач

Под необратимым мы подразумеваем, что мотор-редуктор может работать как тормоз, для которого эту функцию может выполнять зубчатая передача двигателя с высоким передаточным числом.

Особенности конструкции редуктора

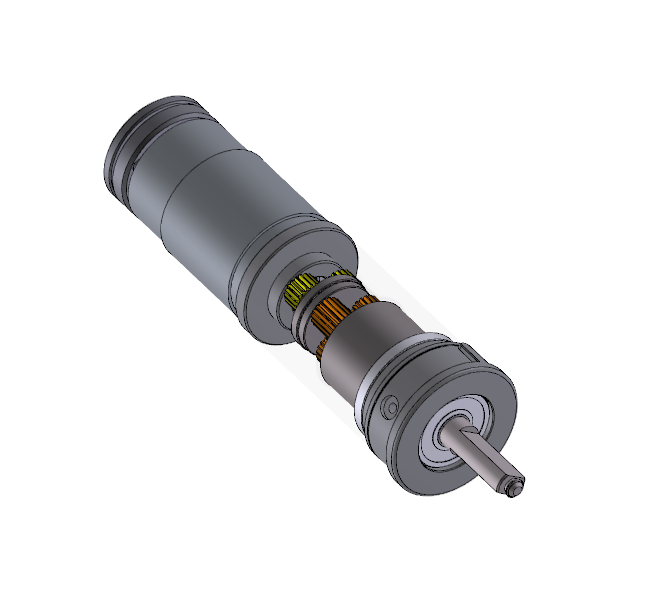

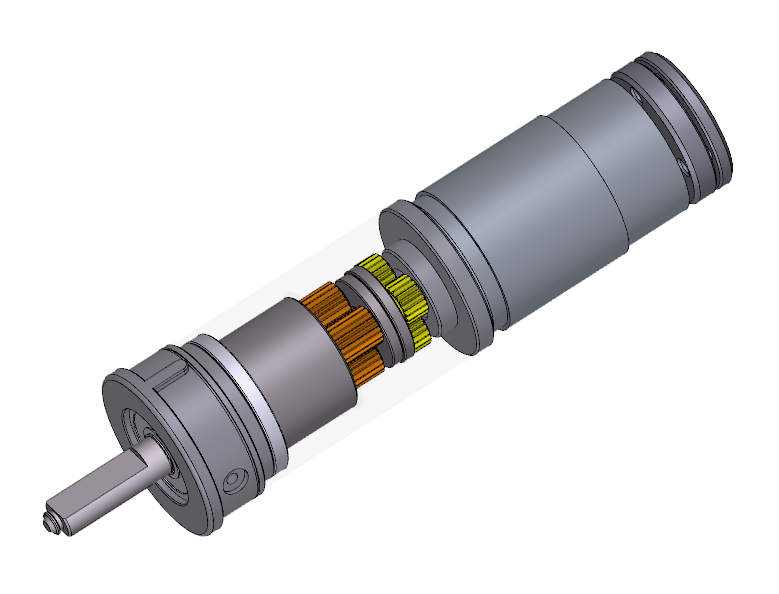

Всего две ступени, но с большим передаточным числом более 400:1, каждая из которых состоит из трех планетарных шестерен, одного водила планетарной передачи, одной солнечной шестерни и одной кольцевой шестерни. Первый этап отличается от второго. Планетарная шестерня второй ступени является общей с двумя коронными шестернями. Одна кольцевая шестерня может вращаться. С каждой стороны редуктора в главную коронную шестерню ввернуты два фланца.

Приложение

для применения рольставен (домашняя автоматизация) требуется мотор-редуктор с высоким передаточным числом более 400:1. Этот мотор-редуктор собран в трубке и представляет собой трубчатый двигатель, а его выходной вал напрямую соединен с колесом, приводящим в движение рольставни.

Спецификация материала

Экономичный планетарный мотор-редуктор

- Первый этап: высокоточные и высокопрочные шестерни из порошковой металлургии или пластиковые шестерни.

- Второй этап: Металлические шестерни.

Кабели

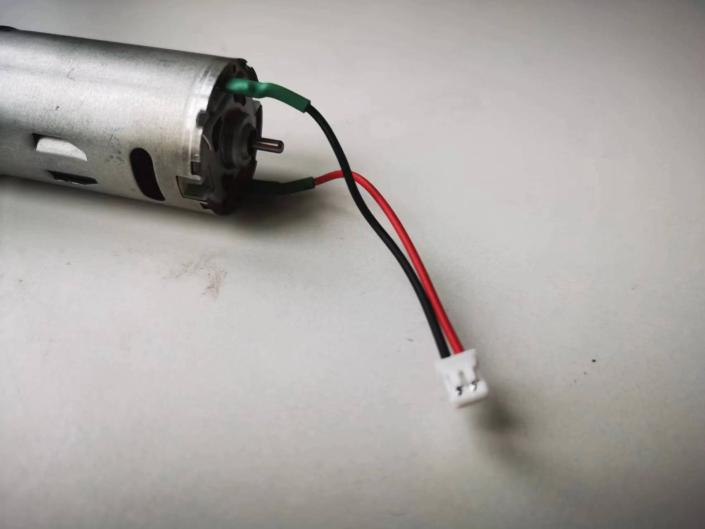

Мотор-редуктор имеет 2 кабеля или разъем.

-Длина кабеля: по индивидуальному заказу

-Разъем: индивидуальный, например MOLEX, JST, AMP или другие.

Чтобы избежать столкновений с трубкой, мы используем провода, идущие снизу двигателя, а не по бокам. Далее два примера фигур:

Температура окружающей среды

- Диапазон рабочих температур: -20°C / +70°C

- Диапазон температур хранения: -30°C / +70°C.
