42 -миллиметровая планетарная коробка передач с коническим механизмом

Поделиться с:

42 -миллиметровая планетарная коробка передач с коническим механизмом

Компактная структура;

Цилиндрическая внешняя оболочка, небольшой объем;
Выходная конечная плоскость подключения;
Легкая установка;
Продукт может выбрать соответствующий фланец.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
P422H
Марка продукта:
I.CH
Код Продукта:
P422H

Описание

Планетарная коробка передач используется все более и более широко. Основываясь на эффективности, долговечности и мощности, производительность планетарной коробки передач лучше, чем у спиральных и шестерни. Мы предоставляем пользовательский сервис дизайна. Пожалуйста, свяжитесь с нами по вашим параметрам (крутящий момент, скорость, измерение и т. Д.)

Планетарный редуктор диаметром 42 мм: компактный, высокомоментный и долговечный. Прецизионная конструкция для промышленной автоматизации. Плавная работа, длительный срок службы. Готов к покупке — идеально подходит для робототехники и техники. Доверьтесь нашему надежному планетарному редуктору для решения ваших задач.

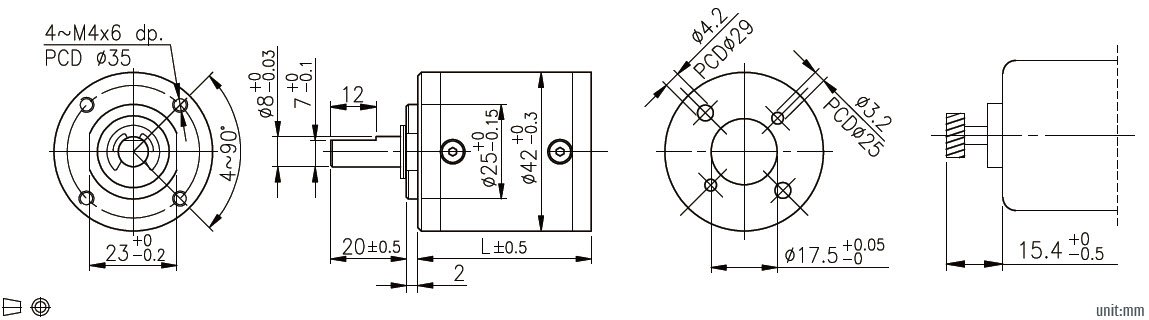

Описание коробки передач 42 -мм планетарной коробки передач с помощью конической передачи

Жилищный материал	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца)	Осевая нагрузка вала	Пресс с валом , макс.	Радиальная игра вала	Упорная игра вала	Обратная реакция без нагрузки
Металл	Подшипники рукава	≤5 кгф	≤3 кгф	≤15 кгф	≤0,08 мм	≤0,3 мм	≤3 °
Металл	Шариковые подшипники	≤8 кгф	≤3 кгф	≤15 кгф	≤0,05 мм	≤0,3 мм	≤3 °

Высокоточный планетарный редуктор с низким люфтом, квадратный фланцевый редуктор для серводвигателя

10 мм планетарная коробка передач

42 -мм планетарная коробка передач

12 мм планетарная коробка передач

13 мм планетарная коробка передач

Планетарная коробка передач с двумя передаточными числами

32 -мм планетарная коробка передач

Небольшой двигатель 12 В постоянного тока с коробкой передач

ПОДПИШИСЬ СЕЙЧАС

У нас есть независимая команда по проектированию продукции, исследованиям и разработкам, команда обслуживания и профессиональная команда контроля качества.Добро пожаловать на подписку.

Мы специализировались на изучении, разработке и обслуживании электродвигателей, коробки передач и высокой точной передачи с небольшим модулем. Подробнее >>

СПИСОК ПРОДУКТОВ

ПРЯМАЯ ССЫЛКА

КОНТАКТ

Добавить ： 3B-B302 Технологический парк гольф-технологий Связывание долины U, # 16 улица Сингу, район Цзяннин, Нанкин, Пр. Китай

Тел： +86 25 5118 0871
Факс: +86 25 5118 0872
Skype： Ichmotion
Эл. адрес: sales@ichmo.com

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Угол спирали	Диаметр отверстия	Коэффициент сокращения .
0.6	9	20 °	18 ° (слева)	3.15	1/25
0.6	12	20 °	18 ° (слева)	3.98	1/20,1/100,1/120,1/500,1/600,1/720,1/1062,
					1/2500,1/3000,1/3600
0.6	15	20 °	18 ° (слева)	4.98	1/17,1/84,1/294,1/1470
0.6	18	20 °	18 ° (слева)	4.98	1/15,1/51,1/64,1/180,1/222

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Угол спирали	Диаметр отверстия	Коэффициент сокращения .
0.6	9	20 °	18 ° (слева)	3.15	1/25
0.6	12	20 °	18 ° (слева)	3.98	1/20,1/100,1/120,1/500,1/600,1/720,1/1062,
					1/2500,1/3000,1/3600
0.6	15	20 °	18 ° (слева)	4.98	1/17,1/84,1/294,1/1470
0.6	18	20 °	18 ° (слева)	4.98	1/15,1/51,1/64,1/180,1/222

Спецификация коробки передач
Коэффициент сокращения	1/15	1/17	1/20	1/25	1/51	1/64	1/84	1/100	11/120	1/180	1/222	1/294	1/500	1/600	1/720	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	25	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	24	24	24	24	54	54	54	60	60	75	75	75	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	39.2	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	191	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Спецификация коробки передач
Коэффициент сокращения	1/15	1/17	1/20	1/25	1/51	1/64	1/84	1/100	11/120	1/180	1/222	1/294	1/500	1/600	1/720	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	25	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	24	24	24	24	54	54	54	60	60	75	75	75	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	39.2	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	191	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326
