42 -мм планетарная коробка передач с металлической передачей

Поделиться с:

42 -мм планетарная коробка передач с металлической передачей

Серия: P423C
Выходной крутящий момент: от 3,0 до 30,0 кг·см.
Выходной вал: D-вал, круглый вал, H-вал
Тип подшипника: масляный подшипник или шарикоподшипник
Подходящий двигатель: двигатель с угольной щеткой
Коэффициент уменьшения: от 1:4 до 1:2500.
Применение: Прецизионный инструмент, Банкомат, Промышленный станок

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
P423C

Как проверенные производители планетарных коробок передач, мы представляем планетарную коробку передач диаметром 42 мм: надежную передачу крутящего момента, точную передачу и прочную конструкцию. Оптимизирован для промышленной автоматизации, робототехники и машиностроения — сочетает в себе надежность и производительность, которые характеризуют ведущих производителей планетарных редукторов.

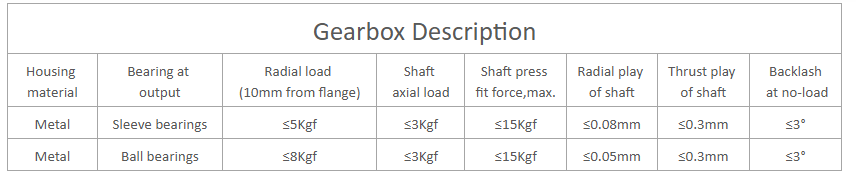

Описание планетарного редуктора 42 мм.

42 -мм планетарная коробка передач

42 -миллиметровая планетарная коробка передач с коническим механизмом

ПОДПИШИСЬ СЕЙЧАС

У нас есть независимая команда по проектированию продукции, исследованиям и разработкам, команда обслуживания и профессиональная команда контроля качества.Добро пожаловать на подписку.

Мы специализировались на изучении, разработке и обслуживании электродвигателей, коробки передач и высокой точной передачи с небольшим модулем. Подробнее >>

СПИСОК ПРОДУКТОВ

ПРЯМАЯ ССЫЛКА

КОНТАКТ

Добавить ： 3B-B302 Технологический парк гольф-технологий Связывание долины U, # 16 улица Сингу, район Цзяннин, Нанкин, Пр. Китай

Тел： +86 25 5118 0871
Факс: +86 25 5118 0872
Skype： Ichmotion
Эл. адрес: sales@ichmo.com

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Спецификация коробки передач
Коэффициент сокращения	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Спецификация коробки передач
Коэффициент сокращения	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326
