42 -мм планетарная коробка передач

Серия: P381P
Выходной крутящий момент: от 3,0 до 30 кг·см
Выходной вал: D-вал, круглый вал, H-вал
Тип подшипника: подшипник скольжения или шарикоподшипник
Коэффициент уменьшения: от 1:4 до 1:2500.
Температура окружающей среды: -15 ℃ ~ 70 ℃
Применение: Торговый автомат, Банкомат, Промышленные станки, Прецизионный инструмент

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
P421
Марка продукта:
I.CH

Микропланетарный редуктор диаметром 42 мм: Компактная мощная коробка передач с точной передачей крутящего момента. Разработан для робототехники, автоматизации и мелкосерийного оборудования. Прочный, эффективный и компактный — идеально подходит для установки в труднодоступных местах. Доверьтесь нашему микропланетарному редуктору, который обеспечит надежную работу в критических условиях.

Описание коробки передач 42 -мм планетарной коробки передач
Жилищный материал	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца)	Осевая нагрузка вала	Пресс с валом , макс.	Радиальная игра вала	Упорная игра вала	Обратная реакция без нагрузки
Металл	Подшипники рукава	≤5 кгф	≤3 кгф	≤15 кгф	≤0,08 мм	≤0,3 мм	≤3 °
Металл	Шариковые подшипники	≤8 кгф	≤3 кгф	≤15 кгф	≤0,05 мм	≤0,3 мм	≤3 °

Занавес постоянного планетарного двигателя с коробкой передач

22-мм планетарный мотор-редуктор постоянного тока

22 мм DC Planetary Gearmotor 12V и 24 В

12 мм планетарная коробка передач

13 мм планетарная коробка передач

Части коробки передач

Планетарный шаговый двигатель с роликовым занавесом и коробкой передач

Шестерня в сборе для планетарной или цилиндрической коробки передач

Планетарная коробка передач с двумя передаточными числами

Медицинский инструмент планетарный шаг с коробкой передач

ПОДПИШИСЬ СЕЙЧАС

У нас есть независимая команда по проектированию продукции, исследованиям и разработкам, команда обслуживания и профессиональная команда контроля качества.Добро пожаловать на подписку.

Мы специализировались на изучении, разработке и обслуживании электродвигателей, коробки передач и высокой точной передачи с небольшим модулем. Подробнее >>

СПИСОК ПРОДУКТОВ

ПРЯМАЯ ССЫЛКА

КОНТАКТ

Добавить ： 3B-B302 Технологический парк гольф-технологий Связывание долины U, # 16 улица Сингу, район Цзяннин, Нанкин, Пр. Китай

Тел： +86 25 5118 0871
Факс: +86 25 5118 0872
Skype： Ichmotion
Эл. адрес: sales@ichmo.com

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Спецификация коробки передач
Коэффициент сокращения	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Спецификация коробки передач
Коэффициент сокращения	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Оцененный крутящий момент толерантности (кг.cm макс.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Эффективность	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Длина (L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Вес (G) Шаровые подшипники	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Центр продукта

СПИСОК ПРОДУКТОВ

42 -мм планетарная коробка передач

Описание коробки передач 42 -мм планетарной коробки передач

Описание коробки передач 42 -мм планетарной коробки передач

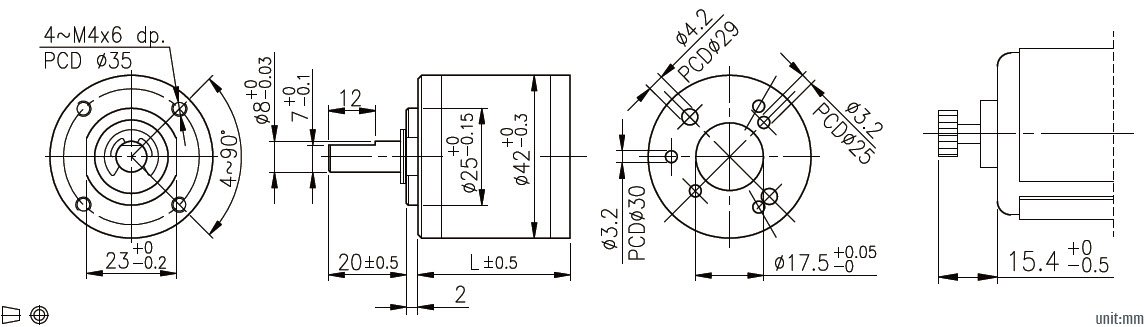

Механические размеры для 42 -мм планетарной коробки передач

Механические размеры для 42 -мм планетарной коробки передач
