Планетарная коробка передач, косозубая передача, 32 мм

Поделиться с:

Планетарная коробка передач, косозубая передача, 32 мм

Серия: P323H
Выходной крутящий момент: от 4,0 до 12 кг·см.
Подходящий мотор: мотоцикл DC Motor
Выходной вал: D-вал, круглый вал, H-вал
Тип подшипника: масляный подшипник или шарикоподшипник
Коэффициент уменьшения: от 1:13 до 1:887.
Температура окружающей среды: -15 ℃ ~ 70 ℃
Применение: промышленные станки, банкоматы, прецизионные инструменты, торговые автоматы.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
P323H
Марка продукта:
I.CH

Высокоточный 2-ступенчатый планетарный редуктор (32 мм) — компактный, прочный и эффективный для промышленного применения. Доступны индивидуальные OEM/ODM-решения. Обеспечивает надежный выходной крутящий момент и плавную работу. Идеально подходит для мотор-редукторов. Повысьте производительность с помощью нашей двухступенчатой планетарной коробки передач премиум-класса.

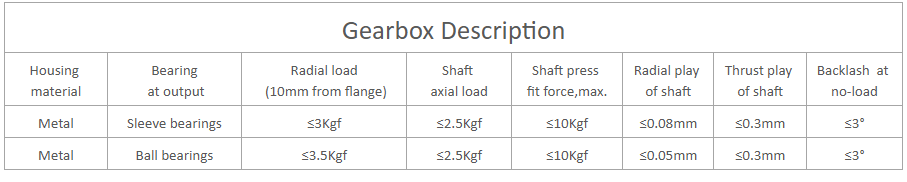

Спецификация планетарного редуктора 32 мм

22 мм планетарная коробка передач

28 мм планетарная коробка передач

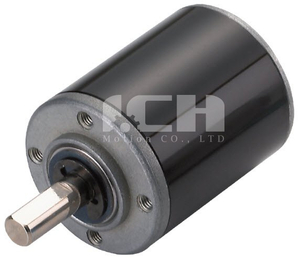

Планетарный редуктор 30 мм.

32 -мм планетарная коробка передач

Планетарный редуктор 38 мм.

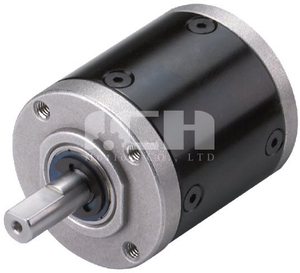

42 -мм планетарная коробка передач с металлической передачей

ПОДПИШИСЬ СЕЙЧАС

У нас есть независимая команда по проектированию продукции, исследованиям и разработкам, команда обслуживания и профессиональная команда контроля качества.Добро пожаловать на подписку.

Мы специализировались на изучении, разработке и обслуживании электродвигателей, коробки передач и высокой точной передачи с небольшим модулем. Подробнее >>

СПИСОК ПРОДУКТОВ

ПРЯМАЯ ССЫЛКА

КОНТАКТ

Добавить ： 3B-B302 Технологический парк гольф-технологий Связывание долины U, # 16 улица Сингу, район Цзяннин, Нанкин, Пр. Китай

Тел： +86 25 5118 0871
Факс: +86 25 5118 0872
Skype： Ichmotion
Эл. адрес: sales@ichmo.com

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Угол спирали	Диаметр отверстия	Коэффициент сокращения .
0.5	11	20 °	18 ° (左, слева)	2.28，2.48，2.98，3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, слева)	2.28，2.48，2.98，3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, слева)	2.28	1/33,1/887

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Угол спирали	Диаметр отверстия	Коэффициент сокращения .
0.5	11	20 °	18 ° (左, слева)	2.28，2.48，2.98，3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, слева)	2.28，2.48，2.98，3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, слева)	2.28	1/33,1/887

Спецификация коробки передач
Коэффициент сокращения	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Номинальный допуск крутящего момента (кг·см Макс.)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Максимальный моментальный толерантный крутящий момент (кг.чм )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Эффективность	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Длина (L-MM)	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Вес (G)	109	109	109	109	134	134	134	134	160	160	160	160	160	160

Спецификация коробки передач
Коэффициент сокращения	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Номинальный допуск крутящего момента (кг·см Макс.)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Максимальный моментальный толерантный крутящий момент (кг.чм )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Эффективность	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Длина (L-MM)	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Вес (G)	109	109	109	109	134	134	134	134	160	160	160	160	160	160
