Планетарный редуктор 36 мм.

Серия: P361
Выходной крутящий момент: от 3,0 до 30 кг·см
Выходной вал: D-вал, круглый вал, H-вал
Тип подшипника: подшипник скольжения или шарикоподшипник
Коэффициент уменьшения: от 1:4 до 1:721
Температура окружающей среды: -15 ℃ ~ 70 ℃
Применение: Автоматизированное торговое оборудование,Банковские киоски самообслуживания,Промышленное оборудование,Точный инструмент

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
P361
Марка продукта:
I.CH

Наша изготовленная на заказ планетарная коробка передач диаметром 36 мм обеспечивает высокий крутящий момент, плавную передачу и долговечность. Это специализированное решение, созданное специально для промышленной автоматизации, робототехники и приложений с ограниченным пространством, обеспечивает надежную работу. Оптимизирован для ваших требований OEM/ODM.

Описание коробки передач
Жилищный материал	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца)	Осевая нагрузка вала	Пресс с валом , макс.	Радиальная игра вала	Упорная игра вала	Обратная реакция без нагрузки
Порошковый металл	Подшипники рукава	≤5 кгф	≤3 кгф	≤15 кгф	≤0,08 мм	≤0,3 мм	≤3 °
Порошковый металл	Шариковые подшипники	≤8 кгф	≤3 кгф	≤15 кгф	≤0,05 мм	≤0,3 мм	≤3 °

22 мм планетарная коробка передач

28 мм планетарная коробка передач

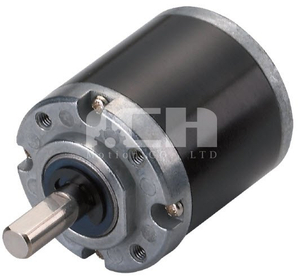

Планетарная коробка передач, косозубая передача, 32 мм

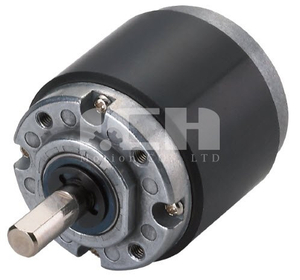

32 -мм планетарная коробка передач Металлургия порошка

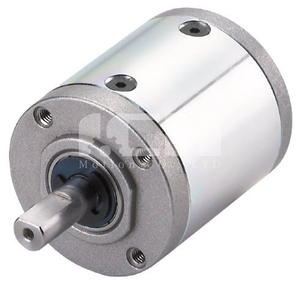

42 -мм планетарная коробка передач

42 -миллиметровая планетарная коробка передач с коническим механизмом

ПОДПИШИСЬ СЕЙЧАС

У нас есть независимая команда по проектированию продукции, исследованиям и разработкам, команда обслуживания и профессиональная команда контроля качества.Добро пожаловать на подписку.

Мы специализировались на изучении, разработке и обслуживании электродвигателей, коробки передач и высокой точной передачи с небольшим модулем. Подробнее >>

СПИСОК ПРОДУКТОВ

ПРЯМАЯ ССЫЛКА

КОНТАКТ

Добавить ： 3B-B302 Технологический парк гольф-технологий Связывание долины U, # 16 улица Сингу, район Цзяннин, Нанкин, Пр. Китай

Тел： +86 25 5118 0871
Факс: +86 25 5118 0872
Skype： Ichmotion
Эл. адрес: sales@ichmo.com

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	11	20 °	3.16	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.6	17	20 °	3.16	1/4,1/14,1/51,1/189

Спецификация шестерни
Модуль	Количество зубов	Угол давления	Диаметр отверстия	Коэффициент сокращения .
0.6	11	20 °	3.16	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.6	17	20 °	3.16	1/4,1/14,1/51,1/189

Спецификация коробки передач
Коэффициент сокращения	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Оцененный крутящий момент толерантности (кг.cm макс.)	3	3	8	8	10	18	18	20	20	25	25	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	9	24	24	30	54	54	60	60	75	75	90	90
Эффективность	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Длина (L-MM)	33.1	33.1	41.8	41.8	4.18	50.5	50.5	50.5	50.5	59.2	59.2	59.2	59.2
Вес (G)	132	132	172	172	172	212	212	212	212	253	253	253	253

Спецификация коробки передач
Коэффициент сокращения	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Оцененный крутящий момент толерантности (кг.cm макс.)	3	3	8	8	10	18	18	20	20	25	25	30	30
Максимальный моментальный толерантный крутящий момент (кг.чм )	9	9	24	24	30	54	54	60	60	75	75	90	90
Эффективность	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Длина (L-MM)	33.1	33.1	41.8	41.8	4.18	50.5	50.5	50.5	50.5	59.2	59.2	59.2	59.2
Вес (G)	132	132	172	172	172	212	212	212	212	253	253	253	253
